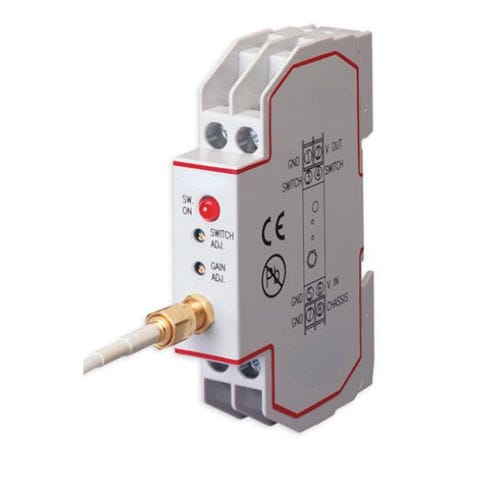

Capteur de courant à effet Hall ZED24

sur rail DINde précisionanalogique

Système de mesure de déplacement Le modèle ZED24 est un système de mesure de proximité analogique sans contact. Le système fonctionne sur un circuit d'oscillateur Colpitts traditionnel. Le système ZED24 se compose de deux sous-ensembles : un capteur avec câble intégré et un module électronique de conditionnement du signal. Deux configurations de capteur standard sont disponibles, le 24C et le 24CM. L'électronique du ZED24 est logée dans un boîtier monté sur rail DIN avec des connexions pour l'alimentation d'entrée de +12 Vdc à +24 Vdc et les sorties à tension variable et commutées. Le ZED24 offre les alimentations P-3410 ou P-3450. Le système est livré en standard avec l'une des deux configurations de capteurs de production - le 24C ou le 24CM. Ces deux capteurs sont conçus pour fonctionner en continu jusqu'à 400°F (205°C). Les données de performance et les dimensions de ces deux capteurs sont présentées dans la fiche technique. D'autres configurations de capteurs sont disponibles sur demande. CARACTÉRISTIQUES PRINCIPALES Précision exceptionnelle : résolution statique jusqu'à 12 micro-pouces Excellentes performances avec les cibles ferreuses Tension d'entrée variable de 12 à 24 volts DC Électronique et capteurs compacts et robustes Gain réglable pour une sortie jusqu'à 22 volts (avec entrée 24 Vdc) Sortie commutée à haute vitesse (10 KHz) réglable en niveau pour le contrôle des processus Hystérésis de commutation très faible, < 1 % sur les cibles ferreuses Conforme à la directive RoHS Configuration rail DIN Conformité CE options De nombreuses options sont disponibles pour personnaliser un système standard afin de répondre aux besoins exacts de l'application. Les plus populaires sont : les câbles de capteurs et les étalonnages spéciaux.
