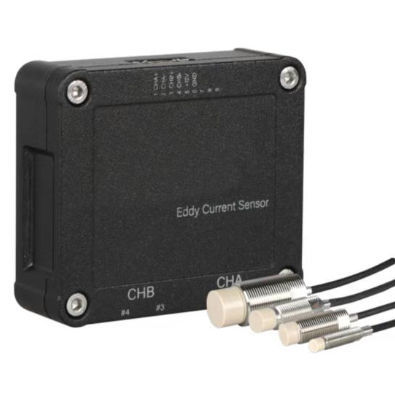

Capteur de position linéaire ZED53 series

sans contactà courant de Foucaultnumérique

Le capteur de position différentiel à courants de Foucault de la série ZED53 est un capteur de position différentiel à courants de Foucault doté d'une résolution, d'une répétabilité et d'une stabilité optimales. La consommation d'énergie de 2 canaux de détection est de seulement 0,4 W. La méthode unique de réglage du zéro d'installation simplifie grandement le processus d'installation et permet en même temps d'atteindre une précision d'installation de l'ordre du millimètre. Excellent choix pour la détection. Le système ZED53 se compose de deux parties : la sonde de mesure et le contrôleur. La sonde de mesure extrait les informations de distance sous forme d'informations d'impédance de la bobine, et le circuit de démodulation de phase dans le circuit de traitement convertit les informations d'impédance en un signal de tension lié au déplacement, qui est émis après correction linéaire par le module numérique. Le contrôleur de capteur de position différentiel à courants de Foucault personnalisable ZED53 comporte 4 ports de sonde et des ports d'entrée/sortie analogiques. les 4 sondes forment 2 canaux de mesure différentielle : CHA et CHB. L'interface d'entrée/sortie analogique comprend une interface d'alimentation et un port de sortie analogique à 2 canaux. Chaque capteur ZED53 est équipé d'une sonde de référence qui permet un positionnement précis lors de l'installation de la sonde. La gamme, la forme, le matériau et la longueur de la sonde peuvent être personnalisés. -Principales caractéristiques CARACTÉRISTIQUES PRINCIPALES (1) mesure sans usure et sans contact, principe différentiel (2) haute précision (jusqu'à mieux que ±0,3 %FSO) et haute résolution (jusqu'à<0,002 %FSO) (3) haute stabilité à la température (meilleure que ±0,003 %FSO/°C) (4) installation simple, précision d'installation au niveau um
