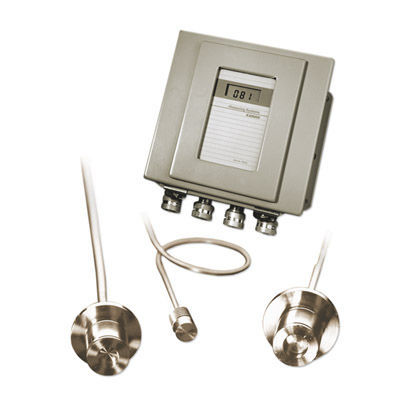

Capteur de distance à courant de Foucault HL Series

numériqueà faible encombrementfermé

Les capteurs de déplacement à haute température de la série HL permettent de mesurer avec précision et sans contact le mouvement des surfaces conductrices dans des environnements hostiles. Les techniques de compensation thermique qui maintiennent la sensibilité et la linéarité avec de faibles décalages du zéro rendent possibles ces mesures précises à haute température. Les capteurs ZSY sont fabriqués en Inconel soudé au laser, ce qui les rend parfaits pour une variété d'applications dans des environnements extrêmes. Les capteurs utilisent la famille polyvalente ZED82 d'électronique de conditionnement de signaux. Les systèmes à canal unique sont disponibles sous forme de ZED82 à boîtier NEMA ou de ZED82 à montage sur banc/rack. Le boîtier NEMA abrite une alimentation interne, un compteur numérique et un kit de fenêtres. Jusqu'à huit canaux de mesure sont disponibles dans le ZED82 montable en rack. (Voir la fiche technique du ZED82 pour une description complète et des spécifications supplémentaires pour ces appareils électroniques) CARACTÉRISTIQUES PRINCIPALES Pour les applications nécessitant une grande précision, une grande fiabilité et une intégrité structurelle. Températures de fonctionnement de -320°F à +1 000°F (+1 200°F à court terme). Les systèmes de déplacement supportent des pressions allant jusqu'à 3500 ou 5000 psi. La conception du capteur à double bobine minimise efficacement les effets du rayonnement. Hermétiquement scellé et soudé au laser. Insensible aux contaminants de l'environnement. -Domaines d'application Applications typiques Réacteurs nucléaires Turbines à vapeur et à gaz Turbines et moteurs-fusées Procédés chimiques Projets de recherche Traitement à haute température -Principe de mesure Chaque capteur possède deux bobines à l'intérieur du boîtier résistant à la corrosion. En fonctionnement, un champ électromagnétique généré par la bobine active pénètre l'avant du capteur pour induire des courants de Foucault dans une cible conductrice située dans la plage du capteur.
