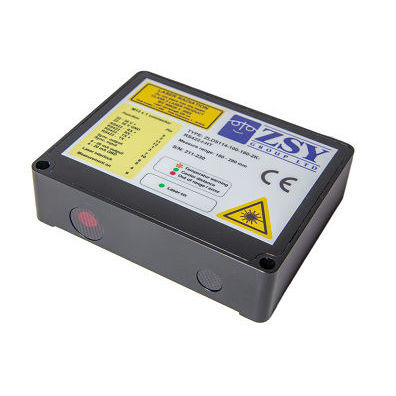

Capteur de distance laser ZLDS11X series

numériqueanalogiquecompact

Les capteurs ZLDS11X sont des dispositifs de mesure de déplacement optique pour la mesure de précision sans contact de la distance ou de l'épaisseur, de la largeur et de la différence. Le ZLDS11X est une unité compacte dans laquelle sont intégrés l'optique, le capteur et l'électronique de traitement du signal. La distance à un objet est détectée au moyen du principe de triangulation. Un faisceau laser focalisé forme un point sur l'objet à mesurer. L'image du spot est réfléchie sur un détecteur de position, une caméra CCD, et le ZLDS11X convertit cette position en distance à l'objet par des procédures mathématiques avancées. Le signal de sortie est fourni de trois manières différentes. Une sortie numérique, une sortie série RS232 ou RS422, fournit la distance à l'objet avec une fréquence de 1000, 2000, 5000 ou 10000 Hz selon le modèle. En même temps, deux sorties analogiques fournissent la distance mesurée, l'une sous la forme d'un signal de 1 à 9 V CC et l'autre sous la forme d'une boucle de courant de 4 à 20 mA. -Domaines d'application Les applications dans lesquelles les capteurs ZLDS112 peuvent être utilisés sont innombrables. Elles s'étendent des laboratoires à l'industrie alimentaire, médicale et automobile, ainsi qu'à tous les types de fabrication - tout simplement partout où une mesure de précision sans contact est avantageuse. Quelques exemples d'utilisation des capteurs ZLDS112 : Industrie alimentaire, industrie médicale, laboratoires, industrie du bois, industrie du caoutchouc et industrie automobile. -Principe de mesure La technique de triangulation est une méthode ancienne mais très précise de mesure des distances. Dans un capteur laser de haute qualité, une caméra CCD est utilisée pour enregistrer la lumière laser émise. Pour illustrer ce principe de mesure, il suffit de suivre le tracé d'un rayon depuis l'optique du laser jusqu'à la cible, puis de revenir à la caméra CCD.
