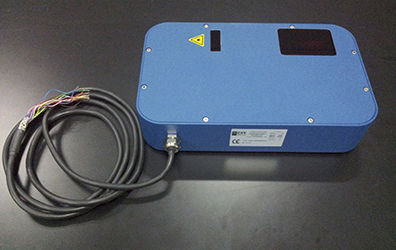

Scanner 2D ZLDS210 series

de mesurede profillaser

Les scanners laser de la série ZLDS210 sont des scanners laser de type Flying Spot développés pour répondre aux besoins de mesure de profils 2D dans tout type d'application industrielle. Le principe du Flying Spot utilise un seul point au lieu d'une ligne laser. Cela permet d'avoir des plages de mesure. Le ZLDS210 Seires couvre 8 plages de mesure différentes. La plus petite est de 100 mm et la plus grande de 1300 mm. La résolution varie de 0,03 mm à 0,8 mm. Plus la plage de mesure est petite, meilleure est la résolution. Les modèles ZLDS210 sont disponibles avec des fréquences de mesure de 2 kHz ou 6 kHz. Le ZLDS210 Seires couvre 8 plages de mesure différentes. La résolution varie de 0,03 mm à 0,8 mm. Plus la plage de mesure est petite, meilleure est la résolution. Les modèles ZLDS210 sont disponibles avec des fréquences de mesure de 2 kHz ou 6 kHz. Le ZLDS210 Seires est une unité compacte où l'optique, la caméra CCD et l'électronique numérique sont intégrées. Il n'est pas nécessaire d'avoir une unité de contrôle séparée. La sortie est une interface série RS422 ou RS232 (ou Ethernet en option). L'interface réelle avec le logiciel d'application est une bibliothèque DLL pour les programmes fonctionnant sous Windows. Synchronisation : Le scanner ZLDS210 Seires est disponible en version synchronisée, ce qui permet à deux unités ou plus de travailler ensemble pour effectuer des mesures 2D/géométriques complexes. Le principe de fonctionnement est celui d'un scanner maître associé à une ou plusieurs unités esclaves - par exemple, lorsque quatre unités contrôlent les dimensions et la forme dans un processus de production de tubes ou d'autres produits similaires.
