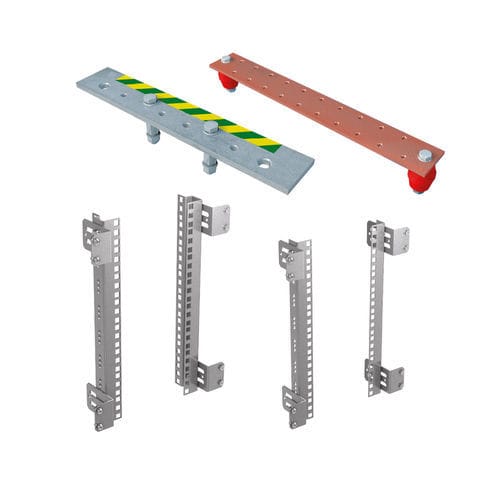

Fixation à la plaque de montage par des isolateurs (les points de fixation sont réalisés lors de l'assemblage).
Trous filetés M5 pour la fixation des fils.
Matériau
Barre de cuivre 30 x 4 mm.
Contenu de la livraison
Barre de blindage avec 2 isolateurs et vis pour la fixation sur la plaque de montage.
Composée d'une barre de mise à la terre et de 2 câbles de mise à la terre.
Barre de mise à la terre
Fixée à la plaque de montage par des goupilles d'écartement (la plaque de montage standard comprend des points de fixation pour la barre de mise à la terre).
Trous filetés M5 pour la fixation des câbles.
Câbles de mise à la terre
Fils de cuivre isolés pour relier les éléments amovibles de l'armoire à la barre de mise à la terre ou directement au corps de l'armoire.
Avec œillets de contact.
Matériau
Rail en acier galvanisé 30 x 4 x 170 mm
Câbles en cuivre, section complète 6 mm2
Contenu de la livraison
Kit : barre de mise à la terre de 170 mm de long avec goupilles d'écartement, rondelles et écrous pour la fixation sur la plaque de montage, 2 câbles de mise à la terre de 300 mm de long, accessoires de fixation.
Les supports muraux sont fixés horizontalement ou verticalement aux ouvertures de la face arrière de l'armoire.
Diamètre des ouvertures : 10 mm.
Distance entre la face arrière de l'armoire et le mur : 20 mm.
1 jeu = 4 supports par armoire.
Matériau
Tôle d'acier revêtue d'Al-Zn.
Contenu de la livraison
Kit : 4 supports muraux avec vis, écrous et rondelles pour la fixation à l'arrière.
---
