Support pour module
de railde câblesde jeu de barres

Support pour module - ZPAS - de rail / de câbles / de jeu de barres
Support pour module - ZPAS - de rail / de câbles / de jeu de barres
Support pour module - ZPAS - de rail / de câbles / de jeu de barres - image - 2
Support pour module - ZPAS - de rail / de câbles / de jeu de barres - image - 3
Support pour module - ZPAS - de rail / de câbles / de jeu de barres - image - 4
Support pour module - ZPAS - de rail / de câbles / de jeu de barres - image - 5
Support pour module - ZPAS - de rail / de câbles / de jeu de barres - image - 6
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Applications
de rail, de câbles, de jeu de barres, pour module
Autres caractéristiques
vertical, modulaire

Description

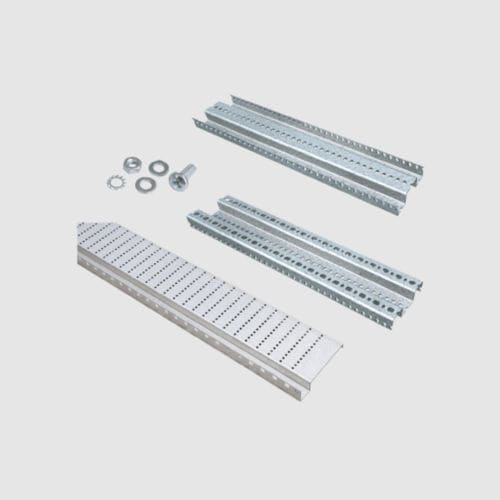

Le système modulaire ZPAS est destiné à la conception de tableaux de distribution basés sur les armoires électriques SZE2. L'équipement modulaire est installé sur une structure dédiée. Éléments de base Profilés de montage II Barre de montage UNI Jeu d'accessoires de fixation Rail DIN Angles d'assemblage Panneaux modulaires 150 Plaques d'obturation de module 150, 100, 50 Panneaux de modules horizontaux et verticaux Les armoires de distribution basées sur cette conception sont dotées d'un degré de protection IP 30 pour la sécurité au toucher (pour les pièces sous tension). Une fois fermées, les armoires SZE2 ont un degré de protection IP 54. Chaque tableau de distribution basé sur les armoires SZE2 est subdivisé en modules de hauteur de baie (BHM). Chaque module a une hauteur de 150 mm. Normalement, les tableaux équipés d'un système de rails sont composés de 3 zones de montage : la zone du système de barres (3 BHM), zone d'assemblage des appareils (8 BHM dans le cas des armoires de 2000 mm de haut), zone d'entrée des câbles (1 BHM + 100 mm). Avec une telle construction d'appareillage, les armoires ayant les dimensions ci-dessous (hauteur x largeur) peuvent contenir le nombre de modules d'équipement modulaire ci-dessous : armoire 2000 mm x 600 mm - 288 modules (18 mm) ; armoire 2000 mm x 800 mm - 432 modules ; armoire 2000 mm x 1000 mm et 2000 mm x 1200 mm - 576 modules, respectivement.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de ZPAS
