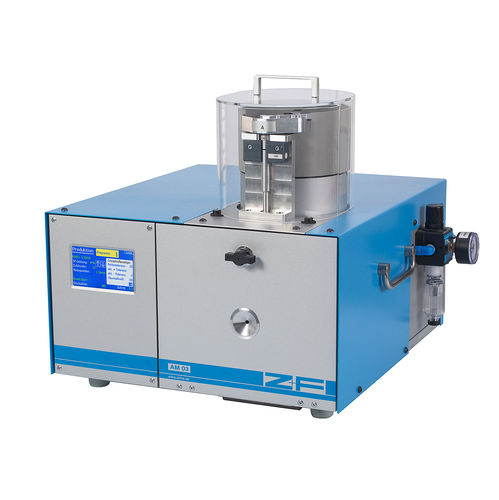

Éplucheuse-griffeuse modulaire AM 03 universelle
Informations techniques
Le stripper-crimper AM 03 universal est une machine à entraînement électropneumatique pour le traitement rapide et fiable des contacts mâles et femelles détachés. Les contacts sont alimentés automatiquement par un bol d'alimentation. Dans la gamme de 0,14 à 2,5mm2 (AWG 26-14), les fils et les contacts peuvent être sertis. Le sertissage standard est un sertissage à 4/8 indentations correspondant à la norme MIL 22520/1-01. Le réglage de la profondeur de dénudage et de sertissage est motorisé. Il est possible de mémoriser différentes valeurs pour 50 programmes. Le réglage et la programmation s'effectuent à l'aide de l'écran tactile. L'écran tactile affiche toutes les données importantes, les fonctions et les erreurs. La machine peut également être convertie pour différents contextes en utilisant des kits d'outils spécifiques. Tous les outils sont facilement remplaçables.
Options
Contrôleur de force de sertissage Z+F
Plage de sertissage :
0,14 - 2,5 mm² (AWG 26 - 14)
(AWG 26 - 14)
Forme de sertissage :
sertissage symétrique B
Longueur d'entrée :
36 mm
(1.42 in.)
Temps de cycle :
2,5 s
Alimentation électrique :
100 - 240/50 - 60/205
V/Hz/VA
Pression d'air :
5,5 bar (79.77 psi)
Dimensions (l x p x h) :
530 x 500 x 460 mm (20.9 x 19.7 x 18.1 in.)
Poids :
ca. 40 kg
Spécifications de commande : Sur demande
---
