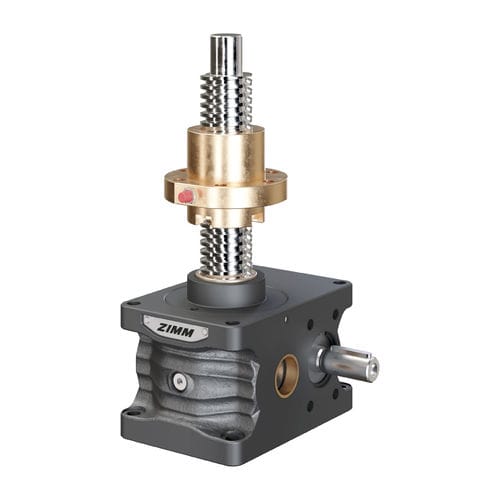

Vérin mécanique à vis trapézoïdale ZE-H series

à vis sans finécrou de sécurité

Un écrou de sécurité est utilisé en particulier là où un passage du vérin est susceptible de mettre en danger les personnes. Un écrou de sécurité peut aussi protéger contre les dommages sur les machines et les temps d’immobilisation dans les autres installations. Usure Au bout d’une usure de 25 % max. du pas de vis, l’écrou porteur (R) ou le vérin (S) doit être remplacé. Contrôle L’usure ou le jeu entre les filetages doit être contrôlé et documenté régulièrement (selon le taux d’utilisation). Il est ainsi possible de prévoir un remplacement suffisamment tôt pour éviter une panne de l’installation. Surveillance électrique Une surveillance électrique permet de signaler que l’usure du filetage de l’écrou d’env. 25 % a été atteinte et de l’indiquer immédiatement sur le poste central. Le remplacement des pièces usées peut être organisé à temps. Vitesse nominale: 1500 rpm Vitesse de rotation: 1800 rpm Dimension vis standard: 40x7 Matériau du carter: GGG-50, Résistance à la corrosion, élégant Vis sans fin: acier, de cémentation tempé, recitifé Poids du vérin de levage: 9,5 kg Poids de la vis/m: 8 kg Lubrification vérin: graisse liquide synthétique Lubrification de la vis: lubrification à la graisse Température de service vérin: max 60 °, plus élevée sur demande Moment d'interie: N: 0,97 kg cm² / L: 0,67 kg cm² Broche: Rotation (R)
