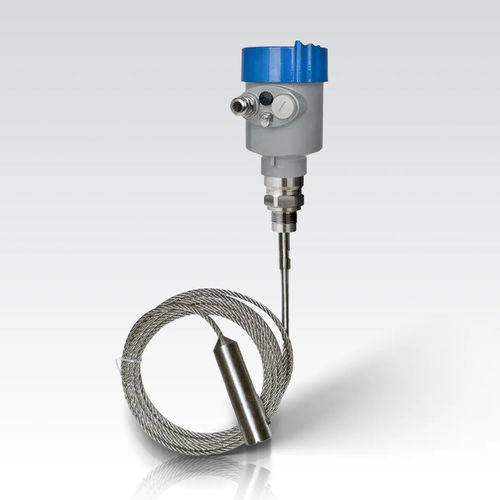

Transmetteur de niveau radar ZSRD70 series

pour liquidespour solides2 fils

Le radar à ondes guidées est un instrument de mesure basé sur le principe du voyage dans le temps. L'onde radar se déplace à la vitesse de la lumière, et le temps de parcours peut être converti en un signal de niveau par des composants électroniques. La sonde envoie des impulsions à haute fréquence et se propage le long du câble ou de la tige de la sonde. Lorsque les impulsions rencontrent la surface du matériau, elles sont réfléchies et reçues par le récepteur de l'appareil de mesure, et le signal de distance est converti en un signal de niveau. Le signal d'impulsion réfléchi est transmis à la partie du circuit électronique de l'instrument le long du câble ou de la tige de sonde. Le microprocesseur traite ce signal pour identifier l'écho généré par l'impulsion micro-ondes sur la surface du matériau. L'identification correcte du signal d'écho est réalisée par le logiciel d'impulsion, et la distance D de la surface du matériau est proportionnelle au temps de parcours T de l'impulsion : D=C×T/2 Où C est la vitesse de la lumière Puisque la distance E du réservoir vide est connue, le niveau L est : L=E-D En entrant la hauteur E du réservoir vide (=point zéro), le réservoir est plein Hauteur F (= point plein) et quelques paramètres d'application Le réglage des paramètres d'application permet au compteur de s'adapter automatiquement à l'environnement de mesure Environnement de la quantité, correspondant à la sortie 4-20mA. Plage de mesure : H----Plage de mesure L---- distance du réservoir vide B----Zone aveugle supérieure E----Distance minimale entre la sonde et la paroi du réservoir La zone aveugle supérieure correspond à la distance minimale entre la surface la plus haute du matériau et le point de référence de la mesure. La zone aveugle inférieure fait référence à une distance proche du fond du câble qui ne peut pas être mesurée avec précision.
