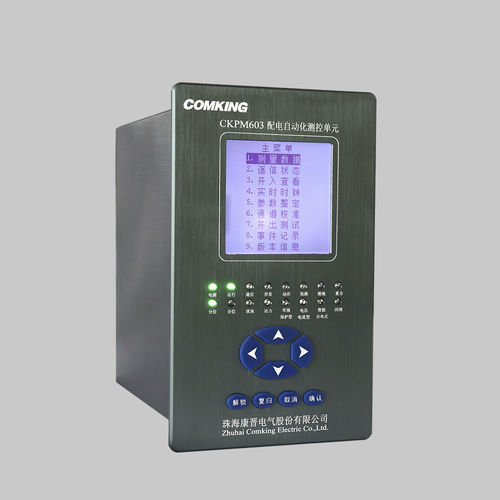

DTU pour la distribution électrique CKPM603 series

Le terminal d'automatisation de la distribution distribuée (DTU distribué) de la série CKPM603 coopère avec le commutateur de l'unité principale en anneau, peut être combiné à une distribution intelligente, à un type de temps de tension, à un type de temps de courant de tension, à un type de protection et à d'autres fonctions du réseau de distribution pour réaliser une distribution locale de l'énergie. Dispositif de terminal à distance pour l'automatisation électrique. L'unité de mesure et de contrôle de l'automatisation de la distribution CKPM603 a les fonctions de mesure, de protection, de contrôle et d'automatisation de la distribution. Il communique avec l'unité de gestion CKPM680 pour compléter la fonction de collecte et de téléchargement des informations. L'interface de communication optionnelle du CKPM603 est la communication par fibre optique, et peut avoir 2 interfaces de fibre optique FC monomode, le modèle correspondant est le CKPM603-FX, qui est appliqué à la ligne d'entrée de l'unité d'armoire du réseau en anneau. Trois fonctions à distance : 15 canaux d'entrée numérique isolée optoélectronique, 12 canaux de mesure CA, 2 canaux de mesure CC, 6 canaux de sortie, niveau de tension en option, fonction de boucle d'opération en option. Fonctions de protection : protection différentielle du rapport longitudinal de la fibre optique, protection contre les surintensités à trois niveaux, protection contre le courant homopolaire à trois niveaux, découplage de la tension, découplage de la fréquence, réenclenchement multiple triphasé (en option, jusqu'à 3 fois), protection contre les surintensités de phase, protection contre l'accélération après une surintensité homopolaire, identification du courant d'appel, protection non électrique et fonctions de fermeture de la boucle.
