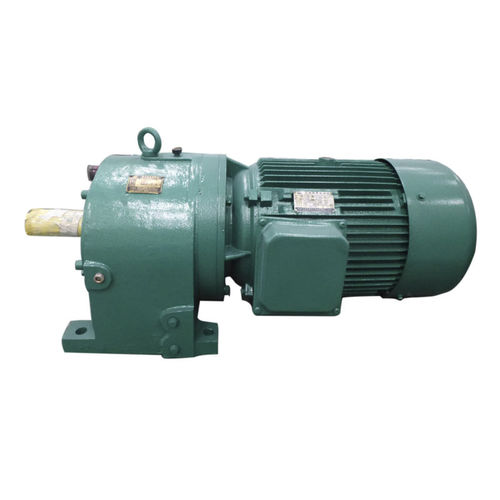

Motoréducteur AC TY Series

asynchronelinéairecoaxial

Moteurs à engrenages coaxiaux de la série TY Puissance d'entrée : 0,55KW~90KW Ratio nominal : 14~100 Vitesse linéaire : ≤20m/s Distance centrale : 50~250mm Température de fonctionnement : 0℃~40℃ Position des arbres : En ligne Formulaire d'installation : Montage sur pied Composants : 1. Le logement : Fer gris 2. Les engrenages : Acier allié de haute qualité, engrenages à denture hélicoïdale trempés, carburation, trempe, rectification, précision des engrenages de classe 6 3. Configurations d'entrée : Équipé de moteurs électriques (moteur CA asynchrone triphasé, 4 pôles, montage du moteur B5/B35) 4. Configurations de sortie : Sortie à arbre plein claveté Modèles : TY50~TY250 Caractéristiques : 1. L'arbre d'entrée et l'arbre de sortie sont situés sur un même axe 2. La rotation dans le sens des aiguilles d'une montre ou dans le sens inverse est autorisée 3. Configuré avec des moteurs asynchrones triphasés (4 Pôles) 4. Montage du moteur : B5, B35 5. Petite taille, grande capacité de charge, longue durée de vie, faible bruit, grande efficacité 6. La vitesse linéaire des engrenages (vitesse tangentielle des engrenages) ne dépasse pas 20 m/s Notes : 1. Vitesse d'entrée n1=1500rpm 2. Ratio nominal : 14, 16, 18, 20, 22,4, 25, 28, 31,5, 35,5, 40, 45, 50, 56, 63, 71, 80, 90, 100 3. Tolérance de l'arbre de sortie m6 Installation : Montage sur pied L'angle d'inclinaison de la position de montage n'est pas supérieur à 20 degrés La lubrification : Lubrification par bain d'huile et par barbotage Refroidissement : Refroidissement naturel
