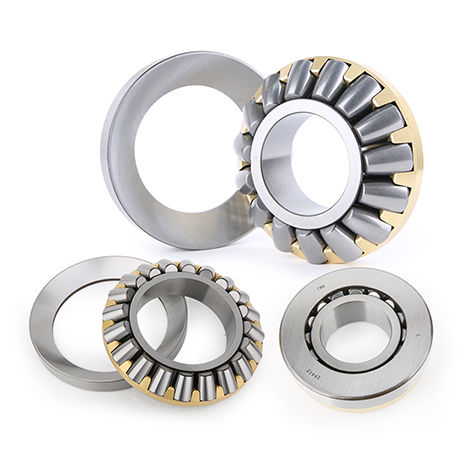

Butée à rotule sur rouleaux coniques Thrust Roller Bearing

le palier de butée à rotule sur rouleaux est un roulement à éléments roulants de type thrust qui permet une rotation avec un faible frottement et permet un désalignement angulaire. Le roulement est conçu pour supporter des charges radiales et de fortes charges axiales dans une direction. Généralement, ces roulements supportent un arbre tournant dans l'alésage de la rondelle-arbre qui peut être désaligné par rapport à la rondelle-logement. Le désalignement est possible en raison de la forme sphérique interne de la rondelle-logement. Les butées à rotule sur rouleaux sont constituées d'une rondelle-arbre (pour les roulements radiaux souvent appelés "bague intérieure"), d'une rondelle-logement (pour les roulements radiaux souvent appelés "bague extérieure"), de rouleaux asymétriques et d'une cage. Il existe également des unités de roulements pouvant supporter des charges axiales dans les deux sens Les dimensions extérieures des roulements à rotule sur rouleaux sont normalisées par l'ISO dans la norme ISO 104:2002. Quelques séries courantes de roulements à rotule sur rouleaux sont 292 293 294 Les butées à rotule sur rouleaux sont utilisées dans les applications industrielles, où il y a de fortes charges axiales, des vitesses modérées et éventuellement un désalignement. Quelques domaines d'application courants sont : Gearboxes Équipement de traitement des pâtes et papiers (notamment les raffineurs) Propulsion marine et forage en mer Grues et ponts roulants Turbines hydrauliques Extrudeuses pour moulage par injection
