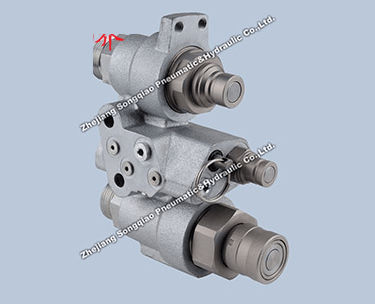

Vanne hydraulique LSQ-HDB series

de vidangefemellemâle

La série de vannes modulaires LSQ-HDB est la dernière innovation de Songqiao conçue pour répondre aux exigences du marché des équipements mobiles. Conçue en tenant compte des réactions du marché et en collaboration avec les principaux équipementiers, elle est dotée d'un système de décharge de la pression résiduelle qui permet à l'opérateur de connecter et de déconnecter les deux lignes de circuit avec une pression résiduelle, à la fois dans le circuit mâle et dans le circuit femelle. La série de vannes modulaires LSQ-HDB est équipée de raccords à face plate interchangeables ISO 16028, a une conception modulaire pour des options de ports multiples et permet une large gamme de tailles de raccords : 1 / 2 (04), 3 / 4(08) Applications Skid Steer, pelleteuse, équipement de construction mobile MODE D'EMPLOI Avant de procéder à l'accouplement, nettoyer la surface plane de l'accouplement rapide afin d'éviter l'inclusion de saletés dans le circuit. Drainer la pression résiduelle en tirant le bouton vers l'extérieur et vers le haut pour drainer la pression résiduelle du raccord supérieur, vers le bas pour drainer la pression résiduelle du raccord inférieur. AVERTISSEMENT Ne pas relâcher la pression : --lorsque l'accessoire n'est pas en position de repos --Pendant le fonctionnement de l'outil (en raison du risque de mouvement inattendu de l'outil) Ne pas utiliser le raccord femelle déconnecté en cas de fréquence élevée de pression d'impulsion. Ne pas coupler/découpler avec le débit et/ou la pression de la pompe dans le circuit. Le désaccouplement / raccordement n'est autorisé qu'avec une pression résiduelle. Ne pas coupler-découpler lorsque la température à l'intérieur du circuit est supérieure à 80°C (176°F). Lorsque les raccords sont déconnectés, il est conseillé d'utiliser les capuchons de protection. Il est important de limiter la contamination dans le circuit pour ne pas compromettre le fonctionnement des vannes internes.
