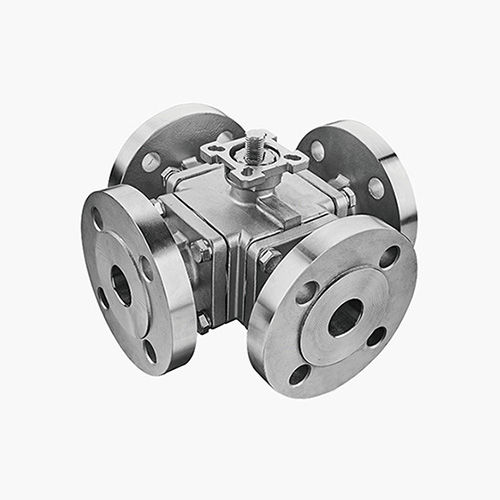

Vanne à boisseau sphérique
pneumatiqueà actionneur électriqueà commande hydraulique

vanne à boisseau sphérique
vanne à boisseau sphérique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à boisseau sphérique
Actionnement
pneumatique, à actionneur électrique, à commande hydraulique
Fonction
de régulation
Corps
à bride, en acier inoxydable, en acier au carbone, en alliage
Application
pour pipeline
Nombre de voies
4 voies
Autres caractéristiques
ANSI, standard, anticorrosion, antistatique, de secours
DN

Max: 150 mm
(5,906 in)

Min: 8 mm
(0,315 in)

Pression

Max: 2 000 psi

Min: 1 000 psi

Température

Max: 300 °C
(572 °F)

Min: -196 °C
(-321 °F)

Description

La structure de la vanne directionnelle est composée d'un corps de vanne, d'un support de plate-forme et de 4 couvercles de vanne latéraux combinés à un noyau de bille fixe. Le noyau de la bille est relié à la tige de la vanne, et l'axe peut être tourné de 90 degrés pour réaliser la fonction d'ouverture et de fermeture. Elle est principalement utilisée pour l'aiguillage et la dérivation des pipelines, et peut également concevoir une ouverture en forme de X pour réaliser la fonction d'inversion du fluide. Normes de conception : ANSI B16.34, API608. Norme d'épaisseur de paroi : ANSI B16.34,EN12516-3. Norme de filetage : ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1 ; ISO7/1;JIS B0203. Norme de soudage par emboîtement : ASME B16.11. Norme relative à l'extrémité à souder en bout : ASME B16.25/ISO1127/EN12627. Norme relative à l'extrémité de la bride : ASME B16.5 CLASSE 150/300 ; EN1092-1 ; HG20592 GB/T9113 ; PN10-PN40 ; JIS B2238 10K/20K. Norme d'essai : API 598 ; EN 12266. Face à face ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002 Extrémités à brides RF, FF, RTJ ASME B16.5 CLASS 150/300;EN1092-1;HG20592 GB/T9113 PN10-PN40;JIS B2238 10K/20K Extrémités BW soudées bout à bout ASME B16.25,ISO1127/EN12627 Embouts à souder SW ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203 Construction Corps en trois pièces, corps en deux pièces, corps en une pièce Orifice Passage intégral, passage réduit, deux voies, trois voies, plusieurs voies d'accès Type de bille Boule flottante, boule fixe, vanne à bille en forme de V, vanne à bille à trois voies Tige Tige étanche Étanchéité du siège Siège intégral du corps, siège soudé et recouvert Fonctionnement de la vanne Actionneurs à engrenage, pneumatiques, hydrauliques, électriques. Par passes, dispositifs de verrouillage, tige allongée, etc Autre conception Conception antistatique, conception de décharge de pression automatique, conception d'injection de graisse d'urgence, vanne de vidange, conception anti-corrosion, conception anti-soufre, etc

---

Ceci est une traduction automatique  (voir l’original en anglais)
