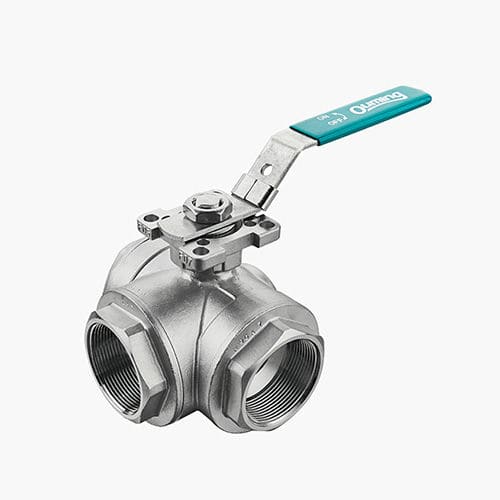

Vanne à boisseau sphérique

à levierde régulationfiletée

La structure de la vanne directionnelle est composée d'un corps de vanne, d'un support de plate-forme et de 4 couvercles de vanne latéraux combinés à un noyau de bille fixe. Le noyau de la bille est relié à la tige de la vanne, et l'axe peut être tourné de 90 degrés pour réaliser la fonction d'ouverture et de fermeture. Elle est principalement utilisée pour l'aiguillage et la dérivation des pipelines, et peut également concevoir une ouverture en forme de X pour réaliser la fonction d'inversion du fluide. Normes de conception : ANSI B16.34, API608. Norme d'épaisseur de paroi : ANSI B16.34,EN12516-3. Norme de filetage : ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1 ; ISO7/1;JIS B0203. Norme d'essai : API 598 ; EN 12266. Conception ANSI B16.34,API6D,BS5351,DIN3337 Matériau du corps Acier au carbone, acier inoxydable, acier allié, acier duplex, etc. Exigences spéciales NACE MR-01-75/NACE MR-01-03 Face à face ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002 Extrémités à brides RF, FF, RTJ ASME B16.5 CLASS 150/300;EN1092-1;HG20592 GB/T9113 PN10-PN40;JIS B2238 10K/20K Extrémités BW soudées bout à bout ASME B16.25,ISO1127/EN12627 Embouts à souder SW ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203 Construction Corps en trois pièces, corps en deux pièces, corps en une pièce Orifice Passage intégral, passage réduit, deux voies, trois voies, plusieurs voies d'accès Type de bille Boule flottante, boule fixe, vanne à bille en forme de V, vanne à bille à trois voies Tige Tige étanche Étanchéité du siège Siège intégral du corps, siège soudé et recouvert Fonctionnement de la vanne Actionneurs à engrenage, pneumatiques, hydrauliques, électriques. Par passes, dispositifs de verrouillage, tige allongée, etc Sécurité incendie API 607 4e édition ,BS5351 Autre conception Conception antistatique, conception de décharge de pression automatique, conception d'injection de graisse d'urgence, vanne de vidange, conception anti-corrosion, conception anti-soufre, etc
