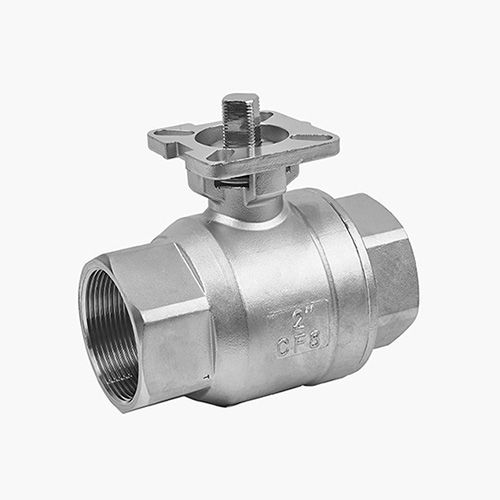

Vanne à boisseau sphérique

à commande pneumatiqueà actionneur électriqueà commande hydraulique

Le couvercle de la bille peut être connecté à la tige de la vanne pour former une structure à 90 degrés du noyau de la bille. Il est principalement utilisé pour la commutation de pipeline, la coupure d'urgence, et l'ouverture en forme de V du noyau de la bille peut également être conçue pour assurer la fonction de régulation du débit. Normes de conception : ANSI B16.34, API608 Norme d'épaisseur de paroi : ANSI B16.34,EN12516-3 Norme de filetage : ANSI B1.20.1;BS21;DIN 2999/259;ISO 228-1;ISO7/1;JIS B0203 Norme d'essai : API 598;EN 12266 Conception ANSI B16.34,API6D,BS5351,DIN3337 Matériau du corps Acier au carbone, acier inoxydable, acier allié, acier duplex, etc. Exigences spéciales NACE MR-01-75/NACE MR-01-03 Face à face ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002 Extrémités à brides RF, FF, RTJ ASME B16.5 CLASS 150/300;EN1092-1;HG20592 GB/T9113 PN10-PN40;JIS B2238 10K/20K Extrémités BW soudées bout à bout ASME B16.25,ISO1127/EN12627 Embouts à souder SW ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203 Construction Corps en trois pièces, corps en deux pièces, corps en une pièce Orifice Passage intégral, passage réduit, deux voies, trois voies, port multiple Type de bille Boule flottante, boule fixe, vanne à bille en forme de V, vanne à bille à trois voies Tige Tige étanche Étanchéité du siège Siège intégral du corps, siège soudé et recouvert Fonctionnement de la vanne Actionneurs à engrenage, pneumatiques, hydrauliques, électriques. Par passes, dispositifs de verrouillage, tige allongée, etc Sécurité incendie API 607 4e édition ,BS5351 Autre conception Conception antistatique, conception de décharge de pression automatique, conception d'injection de graisse d'urgence, vanne de vidange, conception anti-corrosion, conception anti-soufre, etc Inspection visuelle MSS SP-25 Inspection des matériaux PMI Test---Analyse chimique UT--essai ultrasonique RT---Essai radiographique MT---Essai magnétique Essai NDT Essai non destructif
