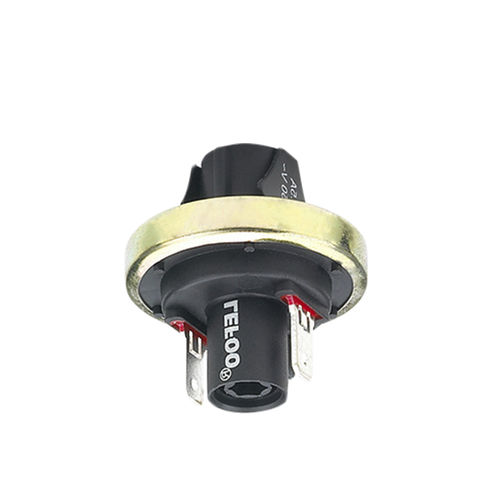

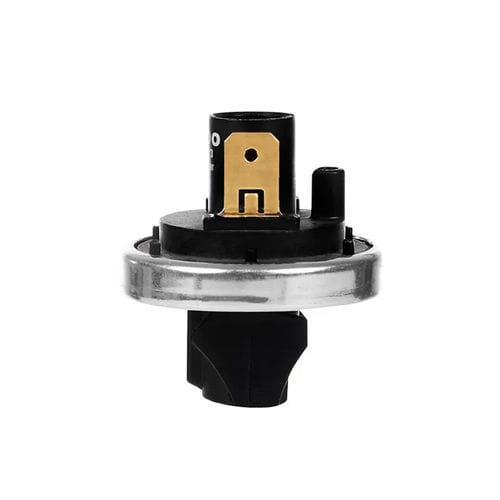

Pressostat à membrane LFS-03

différentielpour gazindustriel

Le LFS-03 peut être appliqué à la détection de pression positive ou négative. Il peut être utilisé comme manomètre ou pressostat différentiel sans hystérésis. Si 2 points de commutation sont nécessaires, il faut utiliser 2 pressostats avec des calibrations différentes. La méthode de fixation des languettes sur le corps de l'interrupteur ne permet pas une étanchéité absolue à l'air. L'interrupteur n'est donc pas recommandé pour les applications où le vide statique doit être maintenu. Toutefois, des modèles spéciaux avec ressort de pression supplémentaire permettant de raccorder le vide du côté de l'entrée de pression sont disponibles sur demande. Modèle LFS-03 Fonctionnement électrique 1 pôle NO 1 pôle NC Caractéristiques nominales des interrupteurs 1 pôle NO : 2.5(0.5) A 250V~1E4 1 A250 V~5E4(max 800 mbar) 20 mA 250 V~5E4(max 800 mbar) 1 pôle NC : 2.5(0.5) A 250V~1E4 0.5 A250 V~5E4(max 800 mbar) 20 mA 250 V~5E4 Température Ambiant : -10 à +85℃ Connexions électriques Bornes à languette 6,4 x0,8 mm Bornes à languette 4,8 x0,8 mm (1 pôle NO uniquement) Gamme de pression Pression : +15 à +2500 mbar Tolérance : +/- 10% NON ; +/- 15% NC Vide : -600 à -15 mbar Tolérance : +/- 15% Exemples de raccordements de ligne Pression et vide : Entrée 4,0 ou 5,5 mm (jusqu'à 500 mbar) Entrée filetée M10 x1 mmou 1/4 gaz Hystérésis de commutation Presque pas d'hystérésis Pression de service max 3000 mbar Moyen Gaz non dangereux seulement Méthodes de fixation Clips en plastique (version avec entrée seulement) Matériaux Le bas du corps : PA 66 Le haut du corps : PA 66 Régler la vis : PA 66 Pièces porteuses de contact : Laiton argenté (plaqué or sur demande) Membrane : Nitrile, EPDM, (Silicone, Perbunan sur demande) selon l'application
