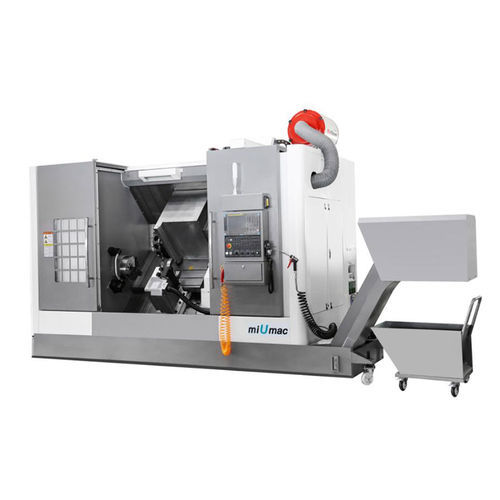

Centre de tournage CNC KDCL-30BH

2 axesbanc inclinéA2-11

Tour CNC multifonctionnel 1. La conception de la machine adopte une méthode d'intégration mécanique, électronique et hydraulique avec une structure compacte. Article - Unité - KDCL-30BH Traver - - Diamètre de pivotement max. au-dessus du lit - mm - Ø600 Diamètre de coupe max. pour pièces de disque - mm - Ø400 Diamètre de coupe max. pour les pièces d'axe - mm - Ø320 Longueur de coupe maximale (de la face frontale du mandrin au point mort) - mm - 900 Distance entre le centre de la broche et le sol - mm - 1150 Course maximale pour l'axe X - mm - 270 Course maximale pour l'axe Z - mm - 1060 Broche - - Nez de broche - - A₂-11 Alésage de la broche - mm - Ø105 Mode d'entraînement de la broche - - entraînement par courroie Vitesse de rotation max. de la broche - tr/min - 1600 Puissance du moteur de la broche - kW - 18,5/22 Extrémité avant de la broche Dia. - mm - Ø160 Mandrin hydraulique Dia. - pouces - - - - - - - - - Avance - - Avance rapide de l'axe X/Z - m/min - 16/12 Puissance du servomoteur de l'axe X/Z - kW - 4/4 Tourelle - - Postes d'outils - pcs - 12 Dia. ext. Queue de l'outil de coupe - mm - 25×25 Diamètre intérieur max. de la queue de l'outil de coupe - mm - Ø40 Puissance du moteur de l'outil - kW - 3,7/5,5 Vitesse max. de l'outil - tr/min - 4000 Contre-pointe - - - Douille de la contre-pointe Dia. - mm - Ø100 Course de la douille de queue - mm - 200 Conicité de l'alésage de la douille de la contre-pointe - - MT NO.6 Autres - - - Structure du lit - - Lit incliné à 45 Puissance totale - kVA - 38 Puissance de la pompe de refroidissement - W - 750 Capacité de la pompe de lubrification - L - 1,8 Dimensions globales （L×W×H） - mm - 5600×1900×2150 Poids net - kg - 8000 Précision - mm - IT5~6 Battement radial du trou conique de la broche - mm - ≤0.003 Précision de positionnement de l'axe X - mm - ≦0.008 Précision de positionnement de l'axe Z - mm - ≦0.016 Précision de la répétition du positionnement de l'axe X - mm - ≦0.005 Précision de la répétition du positionnement de l'axe Z - mm - ≦0.010 Rondeur de la pièce à usiner - mm - ≤0.005/Ø120 Traitement de la cylindricité de la pièce - mm - ≤0.010/Ø120×150 Usinage de la planéité de la pièce - mm - ≤0.02/Ø500 Rugosité de la surface de la pièce à usiner - - ≤Ra1.25
