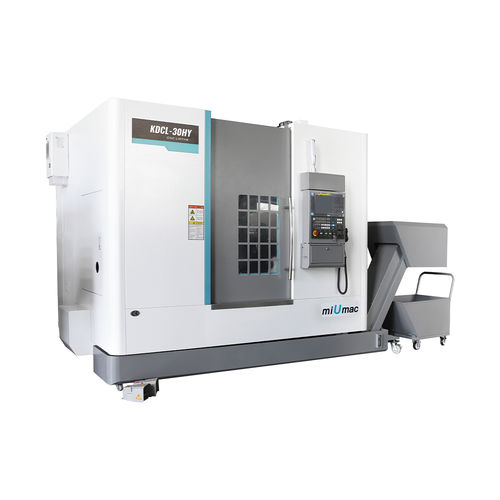

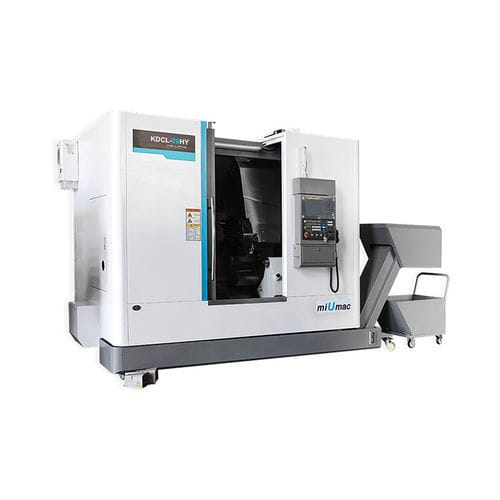

Centre de tournage CNC KDCL-30HY

3 axesbanc inclinéA2-8

Tour CNC multifonctionnel 1. La machine adopte un système CNC doté d'une fonction complète et d'une grande fiabilité. La conception de la machine adopte une méthode d'intégration mécanique, électronique et hydraulique avec une structure compacte. 2. Le composant de la broche est de construction très rigide pour fournir une vitesse variable afin de réaliser une coupe à vitesse linéaire constante et une coupe à grande vitesse. 3. Les axes X et Z adoptent un guide linéaire de précision sans jeu pour une rigidité et une précision élevées. Article - Unité - KDCL-30HY Course - - Diamètre de pivotement max. au-dessus du lit - mm - Ф650 Diamètre de coupe max. pour les pièces de disque - mm - Ø410 Diamètre de coupe max. pour les pièces de l'essieu - mm - Ø410 Longueur de coupe max. pour les pièces de l'essieu - mm - 800 Course max. pour l'axe X - mm - 270 Course max. pour l'axe Y - mm - ±75 Course max. pour l'axe Z - mm - 1000 Broche - - Nez de broche - - A2-8 Alésage de la broche - mm - Ф90 Mode d'entraînement de la broche - - entraînement par courroie Vitesse de rotation max. de la broche - tr/min - 2500 Puissance du moteur de la broche - kW - 18,5/22 Mandrin hydraulique Dia. - pouce - 12 Avance - - Avance rapide sur les axes X/Y/Z - m/min - 16/10/20 Tourelle - - Postes d'outils - - 12 Diamètre extérieur de la queue de l'outil de coupe - mm - 25×25 Diamètre intérieur max. de la queue de l'outil de coupe - mm - Ф40 Pince de serrage - - ER32 Vitesse max. de l'outil - rpm - 4000 Puissance du moteur - kW - 3.7/5.5（rated motor） Contre-pointe - - Douille de la contre-pointe Dia. - mm - Ф100 Course de la douille de queue - mm - 200 Conicité de l'alésage du fourreau de la contre-pointe - - MT.NO.6 Course de la contre-pointe - mm - 800 Autres - - - Structure du lit - - Lit incliné à 45 Puissance totale - kVA - - Puissance de la pompe de refroidissement - W - 750 Puissance de la pompe de refroidissement - W - 750 Capacité de la pompe de lubrification - L - 1,8 Dimensions totales （L×W×H） - mm - 4600×2300×2860 Poids net - kg - 8500
