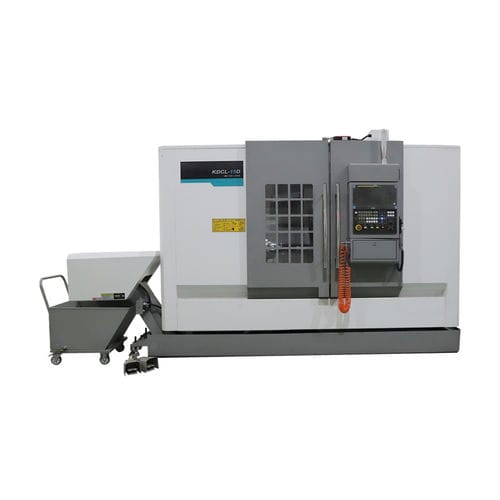

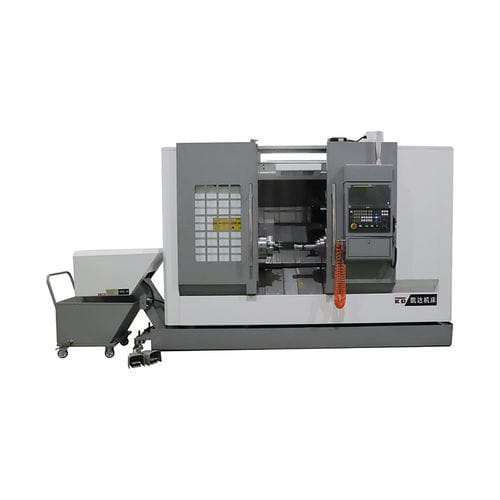

Centre de tournage CNC KDCL-15D

2 axesbanc inclinéA2-6

Tour CNC multifonctionnel 1. La machine adopte un système CNC avec une fonction complète et une grande fiabilité. La conception de la machine adopte une méthode d'intégration mécanique, électronique et hydraulique avec une structure compacte. 2. Le composant de la broche est de construction très rigide pour fournir une vitesse variable afin de réaliser une coupe à vitesse linéaire constante et une coupe à grande vitesse. 3. Les axes X et Z adoptent un guide linéaire de précision sans jeu pour une rigidité et une précision élevées. Article - Unité - KDCL-15D Course - - Diamètre de pivotement max. au-dessus du lit - mm - Ø600 Diamètre de coupe max. pour les pièces de disque - mm - Ø400 Diamètre de coupe max. pour les pièces d'essieu - mm - Ø300 Longueur de coupe max. pour pièces d'essieu - mm - 500 Course max. pour l'axe X - mm - 220 Course max. pour l'axe Y - mm - / Course max. pour l'axe Z - mm - 500 Course max. pour l'axe ZB - mm - 400 Broche - - Nez de la broche principale - - A₂-6 Alésage de la broche principale - mm - Ø65 Vitesse max. de la broche principale - tr/min - 4000 Puissance du moteur de la broche principale - kW - 11/15 Mandrin hydraulique de la broche principale Dia. - pouces - 8 Nez de sous-broche - - A₂-6 Alésage de la sous-broche - mm - Ø65 Vitesse max. de la sous-broche - tr/min - 4000 Puissance du moteur de la sous-broche - kW - 7.5/11 Mandrin hydraulique de la sous-broche Dia. - pouce - - - - - - - - - - Avance - - Axe X/Z/ZB avance rapide - m/min - 20/20/20 Avance rapide de l'axe X/Y/Z/ZB - m/min - - - Puissance du moteur de l'axe X/Z/ZB - kW - 4/4/4 Puissance du moteur de l'axe X/Y/Z/ZB - kW - - Tourelle - - Postes d'outils - - 12 Diamètre extérieur de la queue de l'outil de coupe - mm - 25×25 Diamètre intérieur max. de la queue de l'outil de coupe - mm - Ø40 Pince de serrage - - - Puissance du moteur - kW - - Vitesse max. de l'outil - tr/min - - - Autres - - - Structure du lit - - Lit incliné à 45 Puissance totale - kVA - 42 Puissance de la pompe de refroidissement - W - 270 Capacité de la pompe de lubrification - L - 1,8 Dimensions totales （L×W×H） - mm - 4400×2050×2200（avec convoyeur de copeaux） Poids net - kg - 5300
