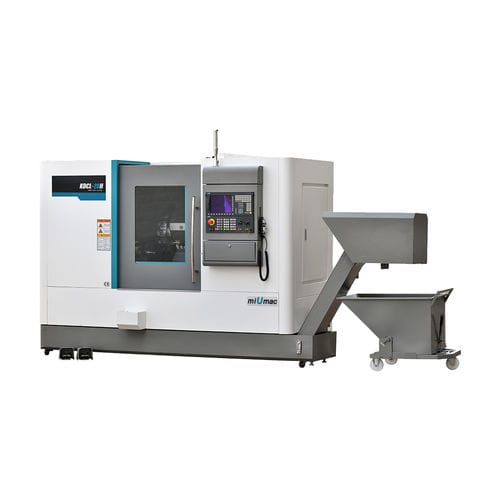

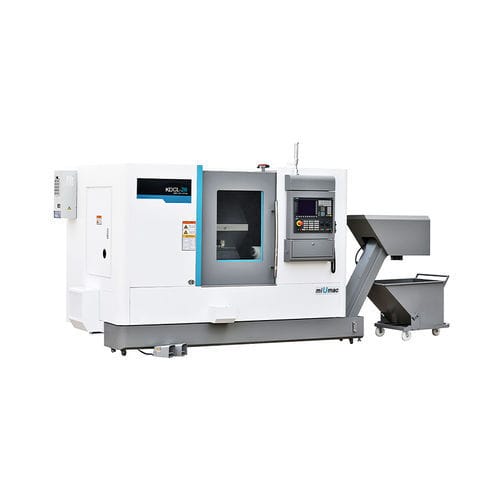

Centre de tournage CNC KDCL-28H

2 axesbanc inclinéA2-6

Tour CNC multifonctionnel 1. La machine adopte un système CNC avec une fonction complète et une grande fiabilité. La conception de la machine adopte une méthode d'intégration mécanique, électronique et hydraulique avec une structure compacte. 2. Le lit incliné d'une seule pièce augmente la rigidité de la machine et facilite le transport des copeaux. 3. Les axes X et Z adoptent un guide linéaire de précision sans jeu, ce qui permet d'obtenir une rigidité et une précision élevées. Article - Unité - KDCL-28H Traitement - - Diamètre de pivotement max. au-dessus du lit - mm - Ø520 Diamètre de coupe max. pour les pièces de disque - mm - Ø370 Diamètre de coupe max. pour les pièces d'essieu - mm - Ø250 Longueur de coupe max. pour pièces d'essieu - mm - 420 Broche - - Alésage de la broche - mm - Ø63/Ø65 (douille) Nez de broche - - A₂-6 Vitesse de la broche - r/min - 4000/5000(manchon) Course - - Course max. de l'axe X - mm - 235 Course max. de l'axe Z - mm - 540 Course max. de l'axe Y - mm - - Vitesse - - Avance rapide pour l'axe X - m/min - 30 Avance rapide pour l'axe Z - m/min - 30 Avance rapide pour l'axe Y - m/min - - Tourelle - - Postes d'outils - pcs - 12 Dia. ext. Queue de l'outil de coupe - mm - 20×20 Diamètre intérieur max. de la queue de l'outil de coupe - mm - Ø32 Contre-pointe - - - Douille de queue Dia. - mm - Ø80 Course de la douille de queue - mm - 120 Conicité de l'alésage de la douille de serrage - - MT.No.4 Autres - - - Puissance du moteur principal - kW - 15/18,5 Structure du lit - - Lit incliné à 45 Entrée min. - mm - 0.001 Répétabilité - mm - ≤0.006 Spécification du mandrin hydraulique - pouces - 8 Dimensions globales (L×LxH) - mm - 4500×1850×2000 Poids net - kg - 4300
