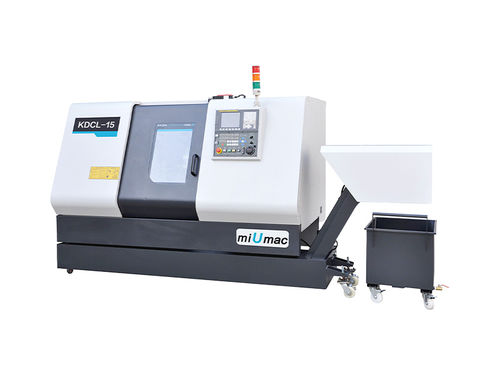

Centre de tournage CNC KDCL-15H

2 axesbanc inclinéA2-5

Tour CNC multifonctionnel 1. La machine adopte un système CNC avec une fonction complète et une grande fiabilité. La conception de la machine adopte une méthode d'intégration mécanique, électronique et hydraulique avec une structure compacte. 2. La machine est équipée d'un banc incliné intégré à 45°, d'une grande rigidité et d'une évacuation fluide des copeaux. 3. Les axes X et Z adoptent un guide linéaire de précision sans jeu pour une rigidité et une précision élevées. ARTICLES - UNITÉ - KDCL-15H Diamètre d'oscillation max. au-dessus du banc - mm - Ø360 Diamètre de coupe max. pour les pièces de disque - mm - Ø140 Dia. de coupe max. pour les pièces de l'essieu - mm - Ø140 Longueur de coupe max. pour les pièces de l'essieu - mm - 300 Broche - - - Alésage de la broche - mm - Ø56 Nez de broche - - A₂-5 Vitesse de la broche - r/min - 6000 Course - - Course max. de l'axe X - mm - 140 Course max. de l'axe Z - mm - 320 Avance - - Avance rapide pour l'axe X - m/min - 12 Avance rapide pour l'axe Z - m/min - 20 Tourelle - - Postes d'outils - - 12 Dia. ext. Queue de l'outil de coupe - mm - 20×20 Diamètre intérieur max. Queue de l'outil de coupe - mm - Ø32 Poupée - - Douille de la contre-pointe Dia. - mm - Ø80 Course de la douille de queue - mm - 90 Conicité de l'alésage de la douille de serrage - - MT.No.4 Autres - - - Puissance du moteur principal - kW - 7.5/11 Structure du lit - - Lit incliné à 45 Entrée min. - mm - 0.001 Répétabilité - mm - ≤0.006 Diamètre du mandrin - - 6 Dimensions totales (L×LxH) - mm - 2700×1460×1680 Poids net - kg - 3100
