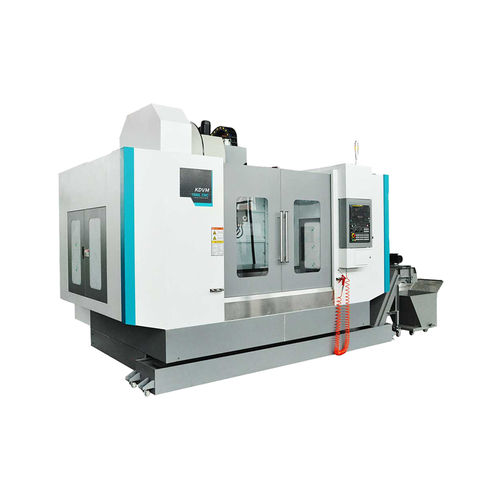

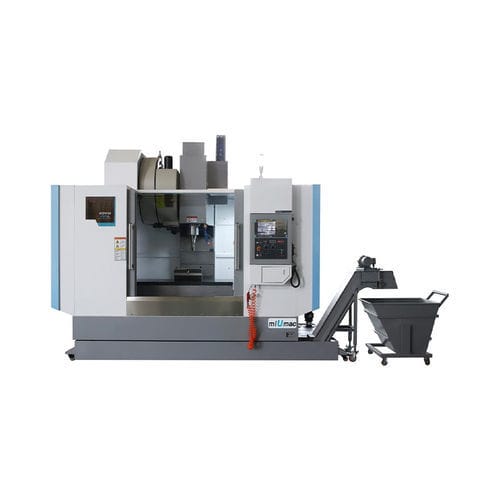

Centre d'usinage CNC 3 axes KDVM1580L

verticalBT 5024 outils

Centre d'usinage vertical CNC Le moulage est fait de sable lié à la résine, après un vieillissement naturel et deux processus de vieillissement artificiel, il assure une bonne précision et une bonne stabilité. Article - Unité - KDVM1580L Course de l'axe X - mm - 1500 Course de l'axe Y - mm - 800 Course de l'axe Z - mm - 700 Distance entre l'axe de la broche et la surface du rail de guidage de la colonne - mm - 950 Distance entre le nez de la broche et la surface de la table de travail - mm - 180-880 Taille de la table - mm - 1700×800 Rainure en T (largeur x nombre x espacement) - mm - 22×5×150 Charge maximale de la table - kg - 1500 Conicité de la broche & Dia. - - BT50/Φ155 Vitesse de la broche - tr/min - 6000 Puissance du moteur de la broche - kW - 15/18.5 Vitesse de déplacement rapide de l'axe X/Y/Z - m/min - 20/20/20 Couple moteur axe X/Y/Z - Nm - 27/27/27 Guide linéaire à rouleaux X - mm - 55 Guide linéaire à rouleaux Y - mm - 45 Guide linéaire à rouleaux Z - mm - 55 Précision de positionnement X/Y/Z - mm - ≤0.001/0.008/0.008 Précision de positionnement des répétitions X/Y/Z - mm - ≤0.008/0.006/0.006 Capacité du magasin d'outils - pcs - 24 Dia. max. de l'outil (espace adjacent/adjacent) - mm - Ф112/Ф200 Poids max. de l'outil - kg - 18 Longueur max. de l'outil - mm - 300 Temps de changement d'outil (T-T) - Sec. - 4 Méthode de déchargement de la broche - - pneumatique Mode de connexion du moteur des axes X/Y/Z - - type direct Dimensions d'encombrement (LxLxH) - - 3900x3275x3150 (sans convoyeur à copeaux) Poids de la machine - t - 13 Système CNC - - FANUC 0i MF（5）
