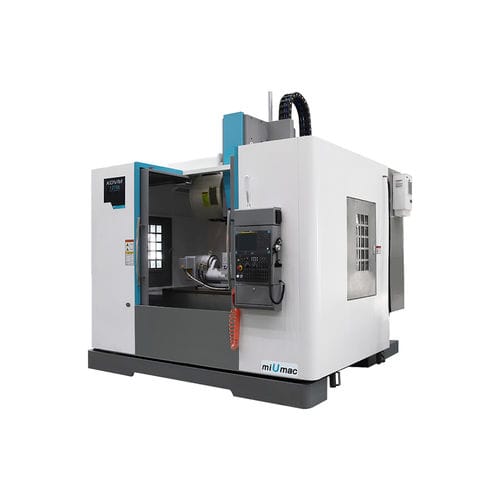

Centre d'usinage CNC 3 axes KDVM1270L

verticalBT 4024 outils

Centre d'usinage vertical CNC 1. Le moulage est fait de sable lié à la résine, après un vieillissement naturel et deux processus de vieillissement artificiel, il assure une bonne précision et une bonne stabilité. 2. La base large, la conception renforcée de la colonne et les voies linéaires de précision pour XNYIZ garantissent de bonnes performances et une stabilité de la précision des machines, qui conviennent à la fois à l'usinage d'ébauche et à l'usinage de finition. Article - Unité - KDVM1270L Course de l'axe X - mm - 1200 Course de l'axe Y - mm - 700 Course de l'axe Z - mm - 700 Distance entre l'axe de la broche et la surface du rail de guidage de la colonne - mm - 770 Distance entre le nez de la broche et la surface de la table de travail - mm - 190-890 Taille de la table - mm - 1360×700 Rainure en T (largeur x nombre x espacement) - mm - 18×5×120 Charge maximale de la table - kg - 1000 Cône de la broche & Dia. - - BT40/Φ150 Vitesse de la broche - tr/min - 8000 Puissance du moteur de la broche - kW - 11/15 Vitesse de déplacement rapide de l'axe X/Y - m/min - 36/36 Vitesse de déplacement rapide de l'axe Z - m/min - 30 Couple du moteur de l'axe X/Y/Z - Nm - 20/20/20 Guide linéaire à rouleaux X - mm - 45 Guide linéaire à rouleaux Y/Z - mm - 45 Précision de positionnement X/Y/Z - mm - ≤0.008/0.006/0.006 Précision de positionnement des répétitions X/Y/Z - mm - ≤0.005/0.004/0.004 Capacité du magasin d'outils - pcs - 24 Dia. max. de l'outil (espace adjacent/adjacent) - mm - Ф78/Ф120 Poids max. de l'outil - kg - 8 Longueur max. de l'outil - mm - 300 Temps de changement d'outil (T-T) - Sec. - 2 Méthode de déchargement de la broche - - pneumatique Mode de connexion du moteur des axes X/Y/Z - - type direct Dimensions d'encombrement (LxLxH) - - 3360x3450x2950 (sans convoyeur à copeaux) Poids de la machine - t - 8,8 Système CNC - - FANUC 0i MF（5）
