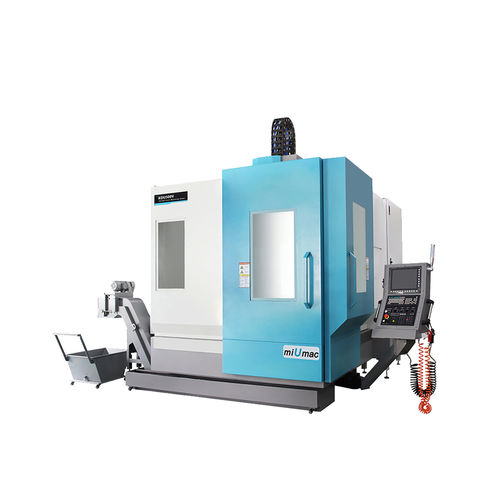

Centre d'usinage CNC 5 axes KDU500V

verticalBT 4024 outils

La plaque d'indexation biaxiale de haute précision est contrôlée par le système CNC pour réaliser des mouvements simultanés sur 5 axes. Des guidages linéaires de précision sont utilisés pour les axes X/Y/Z afin de garantir une grande rigidité et une grande précision des machines. Article - Unité - KDU500V Plage de traitement - - Course des axes X/Y/Z - mm - 820/520/500 Angle de rotation de l'axe B - degrés - ±120 Angle de rotation de l'axe C - - 360 Distance entre le nez de la broche et la table de travail - mm - 150-650 Dia. et hauteur maximales de traitement de la pièce - mm - Φ520×480 Table de travail - - Taille de la table - mm - Φ500 Charge de la table - Kg - 300 Rainure en T (nombre x largeur x espacement) - mm - 5×14×100 Système d'alimentation - - Avance rapide des axes X/Y/Z - m/min - 36/36/36 Vitesse maximale de l'axe B/C - tr/min - 60/100 Couple moteur des axes X/Y/Z - Nm - 27/27/27 Couple nominal/maximum de l'axe B - Nm - 2000/3600 Couple nominal/max. de l'axe C - Nm - 600/1100 Système de broche - - Mode d'entraînement de la broche - - type direct Vitesse maximale de la broche - tr/min - 12000 Puissance nominale de la broche - kW - 11 Couple max. de la broche - Nm - 120 Caractéristiques de la queue de l'outil - - BT40 Système de changement d'outils - - - Capacité du magasin d'outils - pcs - 24 Temps de changement d'outil (T-T) - Sec - 2 Précision - - Précision de positionnement des répétitions X/Y/Z - mm - ≤0.006/0.004/0.004 Précision du positionnement X/Y/Z - mm - ≤0.008/0.006/0.006 Précision de positionnement de la répétition de l'axe B/C - Sec. - ≤6 Précision de positionnement de l'axe B/C - Sec. - ≤12 Autres - - Système CNC - - Siemens one Poids de la machine - kg - 11000
