Centre d'usinage CNC 5 axes KDU400V
verticalBT 4024 outils

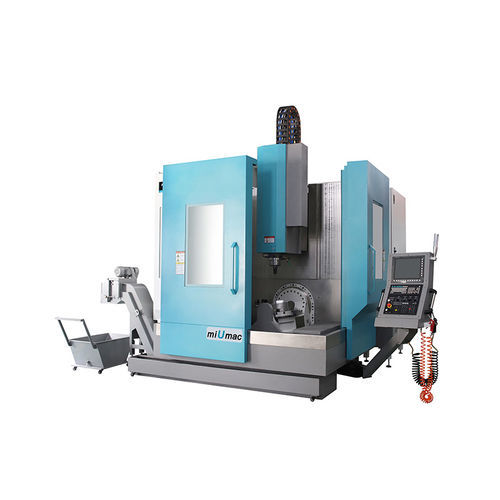

Centre d'usinage CNC 5 axes - KDU400V - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 40 / 24 outils
Centre d'usinage CNC 5 axes - KDU400V - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 40 / 24 outils
Centre d'usinage CNC 5 axes - KDU400V - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 40 / 24 outils - image - 2
Centre d'usinage CNC 5 axes - KDU400V - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 40 / 24 outils - image - 3
Centre d'usinage CNC 5 axes - KDU400V - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 40 / 24 outils - image - 4
Centre d'usinage CNC 5 axes - KDU400V - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 40 / 24 outils - image - 5
Centre d'usinage CNC 5 axes - KDU400V - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 40 / 24 outils - image - 6
Centre d'usinage CNC 5 axes - KDU400V - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 40 / 24 outils - image - 7
Centre d'usinage CNC 5 axes - KDU400V - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 40 / 24 outils - image - 8
Centre d'usinage CNC 5 axes - KDU400V - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 40 / 24 outils - image - 9
Centre d'usinage CNC 5 axes - KDU400V - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 40 / 24 outils - image - 10
Centre d'usinage CNC 5 axes - KDU400V - Zhejiang KAIDA Machine Tool CO., LTD. - vertical / BT 40 / 24 outils - image - 11
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Nez de broche
BT 40
Nombre d'outils
24 outils
Fonction associée
de fraisage
Certifications
ISO 9001
Applications
pour l'industrie automobile, pour moules, pour l'industrie aéronautique, pour l'industrie du moule, pour production de petites pièces
Autres caractéristiques
à grande vitesse, haute performance, à haute productivité
Course X

800 mm
(31,5 in)

Course Y

360 mm
(14,17 in)

Course Z

400 mm
(15,75 in)

Vitesse de rotation

12 000 rpm
(75 398 rad.min-1)

Puissance

11 kW
(14,96 hp)

Rotation de la table axe C

360 °

Vitesse d'avancement axe X

36 m/min

Vitesse d'avancement axe Y

36 m/min

Vitesse d'avancement axe Z

36 m/min

Charge max. de la table

200 kg
(441 lb)

Précision de placement

0,008 mm
(0,00031 in)

Répétabilité

0,006 mm
(0,00024 in)

Temps de changement outil

2 s

Poids total

8 500 kg
(18 739,29 lb)

Description

La plaque d'indexation biaxiale de haute précision est contrôlée par le système CNC pour réaliser des mouvements simultanés sur 5 axes. Des guidages linéaires de précision sont utilisés pour les axes X/Y/Z afin de garantir une grande rigidité et une grande précision des machines.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Zhejiang KAIDA Machine Tool CO., LTD.
