un système à 5 axes, tel que FANUC, SIMENS, est adopté pour soutenir les caractéristiques de haute vitesse, de haute précision, d'alimentation rapide et stable ; des guides linéaires de précision utilisés pour X/Y/Z garantissent une grande rigidité et une grande précision des machines.

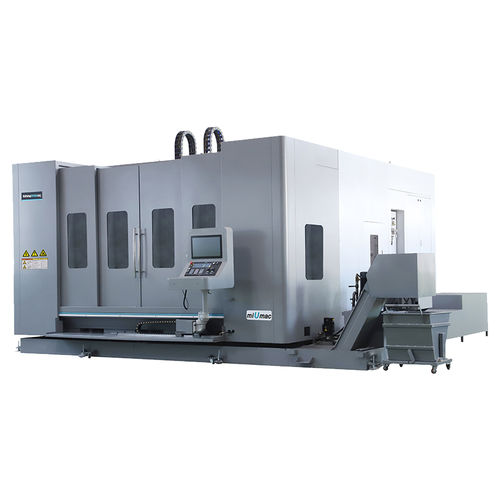

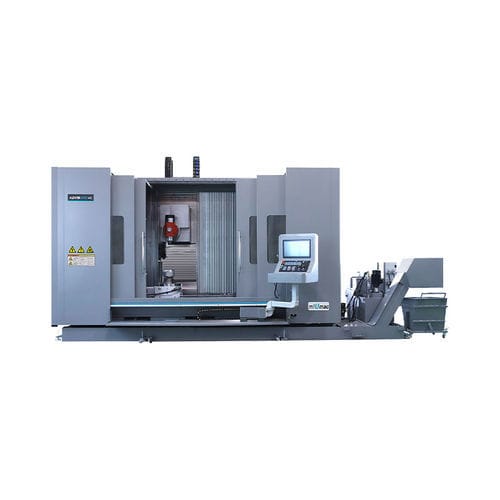

Article - Unité - KDVM2085VC
Plage de traitement - -
Course des axes X/Y/Z - mm - 2000/850/8500
Angle de rotation de l'axe A - Degrés - -
Angle de rotation de l'axe B - Degrés - ±110
Angle de rotation de l'axe C - Degrés - 360
Distance entre l'axe A et la surface de protection intérieure - mm - 700
Distance entre l'axe B et la table fixe - mm - 340~1190
Distance entre le nez de la broche et la table de travail - mm - 100-950
Distance entre l'axe A et la surface de la table de travail - mm - -
Table de travail - -
Diamètre de la table rotative - mm - Φ500(C axis)
Rainure en T (largeur x nombre x espacement) - mm - 18×5×150
Charge maximale de la table rotative - kg - 600
Dimensions de la table rectangulaire - mm - 2500×870
Charge maximale de la table rectangulaire - kg - 3500
Système d'alimentation - -
Avance rapide de l'axe X/Y/Z - m/min - 30
Couple des axes X/Y/Z - Nm - 84/84/36
Axe A Vitesse max
Axe B Vitesse maximale - tr/min - 33
Axe C Vitesse maximale - tr/min - 16
Force de coupe admissible de l'axe A - Kgf-m - -
Force de coupe admissible de l'axe B - Kgf-m - 170
Force de coupe admissible de l'axe C - Kgf-m - 4000
Système de broche - -
Mode d'entraînement de la broche - - Type intégré
Vitesse max. de la broche - tr/min - 15000
Puissance nominale de la broche - kW - 15
Couple nominal de la broche - Nm - 72
Caractéristiques de la queue de l'outil - - HSK-A63
Système de changement d'outil (à disque) - -
Capacité du magasin d'outils - pcs - 24
Temps de changement d'outil (T-T) - Sec. - 2
Précision - -
Précision de positionnement de la répétition des axes X/Y/Z - mm - ≤0.008/0.006/0.006
Précision de positionnement des axes X/Y/Z - mm - ≤0.01/0.008/0.008
Précision de positionnement de la répétition des axes A/B/C - mm - ≤6
Précision de positionnement de l'axe A/B/C - mm - ≤12
A/B/C Unité d'indexation minimale - degrés - 0,001
Autres - - -
Poids de la machine - kg - ≈18000
---
