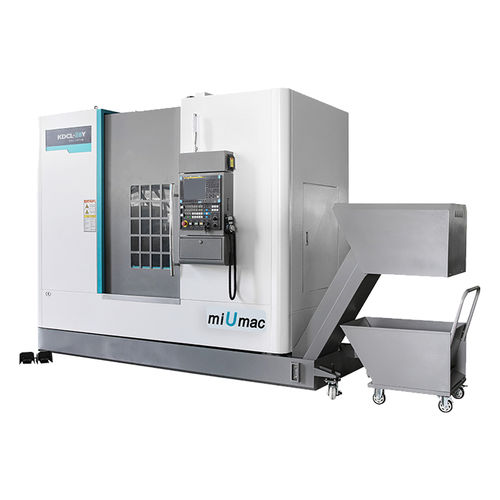

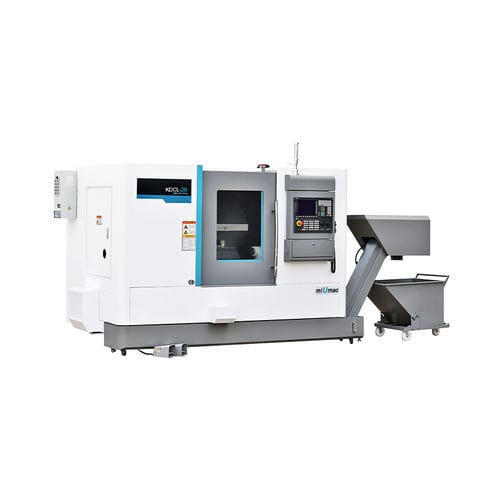

Centre de tournage CNC KDCL-28Y

2 axesbanc inclinéA2-6

KDCL-28Y Tour CNC multifonctionnel 1. La machine adopte un système CNC avec une fonction complète et une grande fiabilité. La conception de la machine adopte une méthode d'intégration mécanique, électronique et hydraulique avec une structure compacte. 2. Le banc incliné d'une seule pièce augmente la rigidité de la machine et facilite le transport des copeaux. 3. Les axes X et Z adoptent un guide linéaire de précision sans jeu, ce qui permet d'obtenir une rigidité et une précision élevées. Usinage - - Diamètre de rotation max. au-dessus du banc - Ø520 mm Diamètre de coupe max. pour les pièces de disque - Ø360mm Diamètre de coupe max. pour les pièces d'essieu - Ø280mm Longueur de coupe max. pour les pièces d'essieu - 420 mm Broche - - Alésage de la broche - Ø63mm Nez de broche - A₂-6 - Vitesse de la broche - 5000 - r/min Course - - Course max. de l'axe X - 255mm Course max. de l'axe Z - 550mm Course max. de l'axe Y - ±38mm Vitesse - - Avance rapide pour l'axe X - 24m/min Avance rapide pour l'axe Z - 24m/min Avance rapide pour l'axe Y - 10m/min Tourelle - - Postes d'outils - 12pcs Diamètre extérieur Queue de l'outil de coupe - 25×25mm Diamètre intérieur max. de la queue de l'outil de coupe - Ø40mm Contre-pointe - - Douille de queue Dia. - Ø80 mm Course de la douille de la contre-pointe - 120mm Conicité de l'alésage du fourreau de la contre-pointe - M.T.No.5 - Autres - - - Puissance du moteur principal - 15/18.5kW Structure du lit - Lit incliné à 45° - Entrée min. - 0.001mm Répétabilité - ≤0.006mm Spécification du mandrin hydraulique - 8 pouces Dimensions globales (L×LxH) - 4500×2050×2500mm Poids net - 4800kg
