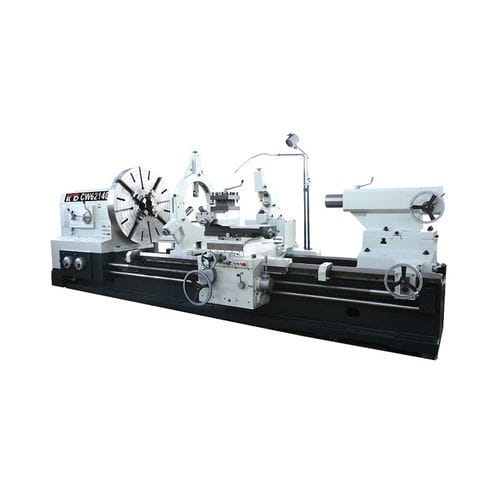

Tour manuel CW61140/62140/61160/62160

horizontalde précisionhaute performance

La surface des chemins de roulement est traitée à la fréquence supersonique et rectifiée avec précision, pour une longue durée de vie et un faible niveau de bruit. La structure d'alimentation rapide est disponible sur le tablier. Article - Unité - CW61140/CW62140 - CW61160/CW62160 Traitement - - Largeur du lit - mm - 970 Longueur effective de la fente - mm - 590 Poids max. Poids de la pièce (entre les centres) - kg - 6000 Broche - - - Nez de broche - - A₂-15 Alésage de la broche - mm - Ф130 Conicité de l'alésage - - MétriqueФ140 1:20 Vitesse de rotation de la broche - 24 (normale) 12 (inverse) Pas et diamètre de la vis à billes longitudinale mm - 12/Ф70 Nombre d'avances longitudinales et transversales - - 97 Avance - - - Plage de l'avance longitudinale mm/r - 0,1~12 Plage de l'avance transversale mm/r - 0,05~6 Plage de l'avance du poste d'outil central mm/r - 0,025~3 Coupe de filets - - - Gamme métrique/No. - - 1~120mm/45 Gamme en pouces/No - - 30~1/4T.P.I/42 Gamme D.P./No. - - 1/2~60D.P/48 Gamme de modules/No. - - 0,5~60M.P/46 Traversée rapide - - - Longitudinal - mm/min - 3740 Traversée - mm/min - 1870 Contre-pointe - - - - Dia. ext. - mm - Ф160 Conicité de l'alésage - mm - Métrique Ф80 Course max. - mm - 300 Distance verticale entre le centre de la broche et la base d'installation - mm - 51 Course de l'appui composé - mm - 400 Angle de pivotement du porte-outil - degrés ±90 Course maximale du chariot transversal - mm - 840 - 900 Taille maximale de la queue de l'outil (L×H) - mm - 50×50 Puissance du moteur principal - kW - 22 Puissance du moteur d'avance rapide - kW - 1,5 Puissance de la pompe d'arrosage - kW - 0,25 dimensions globales de la machine 3m (L×L×H) - mm - 6100×2080×2130 - 6100×2130×2300 3m Poids net - kg - 14100 - 15100
