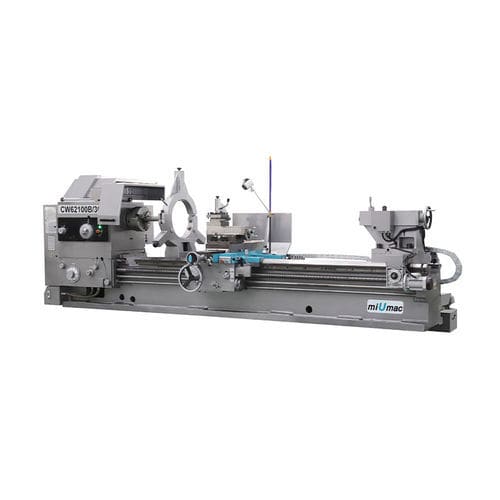

Tour manuel CW6291B/62100B/62110B
horizontalhaute performanceà haute productivité

Tour manuel - CW6291B/62100B/62110B - Zhejiang KAIDA Machine Tool CO., LTD. - horizontal / haute performance / à haute productivité
Tour manuel - CW6291B/62100B/62110B - Zhejiang KAIDA Machine Tool CO., LTD. - horizontal / haute performance / à haute productivité
Tour manuel - CW6291B/62100B/62110B - Zhejiang KAIDA Machine Tool CO., LTD. - horizontal / haute performance / à haute productivité - image - 2
Tour manuel - CW6291B/62100B/62110B - Zhejiang KAIDA Machine Tool CO., LTD. - horizontal / haute performance / à haute productivité - image - 3
Tour manuel - CW6291B/62100B/62110B - Zhejiang KAIDA Machine Tool CO., LTD. - horizontal / haute performance / à haute productivité - image - 4
Tour manuel - CW6291B/62100B/62110B - Zhejiang KAIDA Machine Tool CO., LTD. - horizontal / haute performance / à haute productivité - image - 5
Tour manuel - CW6291B/62100B/62110B - Zhejiang KAIDA Machine Tool CO., LTD. - horizontal / haute performance / à haute productivité - image - 6
Tour manuel - CW6291B/62100B/62110B - Zhejiang KAIDA Machine Tool CO., LTD. - horizontal / haute performance / à haute productivité - image - 7
Tour manuel - CW6291B/62100B/62110B - Zhejiang KAIDA Machine Tool CO., LTD. - horizontal / haute performance / à haute productivité - image - 8
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
manuel
Orientation de la broche
horizontal
Performance
haute performance, haute rigidité, à haute productivité, de grande capacité, à haut rendement
Vitesse de rotation

645 rpm, 720 rpm
(4 052,655 rad.min-1, 4 523,893 rad.min-1)

Longueur de la pièce

1 500 mm, 2 000 mm, 3 000 mm, 4 000 mm, 5 000 mm
(59 in, 79 in, 118 in, 157 in, 197 in)

Puissance nominale

11 kW
(15 hp)

Longueur hors tout

5 155 mm
(203 in)

Largeur hors tout

1 450 mm
(57 in)

Hauteur totale

1 630 mm, 1 685 mm, 1 735 mm
(64 in, 66 in, 68 in)

Poids

7 050 kg, 7 550 kg, 8 050 kg
(15 543 lb, 16 645 lb, 17 747 lb)

Description

La surface des chemins de roulement est traitée à la fréquence supersonique. La structure d'alimentation rapide est disponible sur le tablier. L'embrayage de la poupée permet au tour de démarrer en douceur et de freiner rapidement. Article - Unité - CW6291B - CW62100B - CW62110B Traitement - - - Largeur du banc - mm - 600 Longueur effective de la fente - mm - 400 - Poids max. Poids de la pièce (entre les centres) - kg - 2000 Broche - - - - Nez de broche - - D11 - Alésage de la broche - mm - Ф105 - Conicité de l'alésage - - Métrique Ф120 1:20 - Pas de la vitesse de la broche - 18 - Pas et diamètre de la vis à billes longitudinale mm - 12/Ф55 Avance - - 64 Gamme d'avances - - - - - Gamme d'avances longitudinales (1:1) - r/min - 0,1~1,52 Gamme d'avances longitudinales (16:1) - r/min - 1.6~24.3 - Nombre d'avances transversales - - 64 - Gamme d'avances transversales - - moitié des avances longitudinales - Coupe du filet - - - - Gamme métrique/No. - - 1~240mm/50 - Gamme en pouces/No - - 14~1T.P.I/26 - Gamme D.P./No. - - 28~1D.P/24 Gamme de modules/No. - - 0,5~120M.P/53 Traversée rapide - - - - - Longitudinal - mm/min - 4000 Traversée - mm/min - 2000 Contre-pointe - - - - Dia. ext. - mm - Ф100 - Ф100 - Ф100 Conicité de l'alésage - - M.T.No.6 - M.T.No.6 - M.T.No.6 Course max. - mm - 250 - 250 - 250 Distance verticale entre le centre de la broche et la base d'installation - mm - 33 - 33 - 33 Course max. de l'appui composé - mm - 200 - 200 - 200 Angle de pivotement du porte-outil - degrés ±90 - ±90 - ±90 Course maximale du chariot transversal - mm - 500 - 570 - 620 Taille maximale de la queue de l'outil (W×H) - mm - 32×32 - 32×32 - 32×32 Puissance du moteur principal - kW - 11 - 11 - 11 Puissance du moteur d'avance rapide - kW - 1,1 - 1,1 - 1,1 Puissance de la pompe de refroidissement - W - 90 - 90 - 90 dimensions globales de la machine 3m (L×L×H) - mm - 5155×1450×1630 - 5155×1450×1685 - 5155×1450×1735 3m Poids net - kg - 7050 - 7550 - 8050

---
