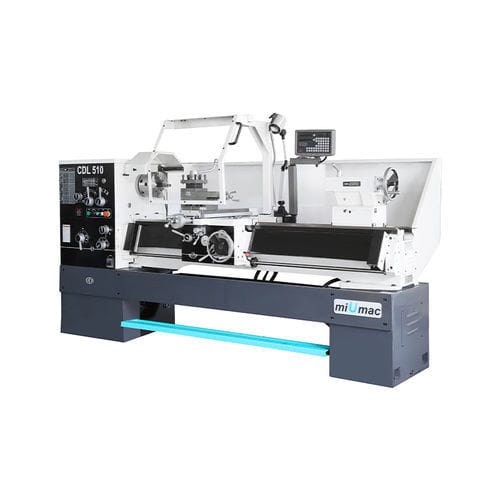

Tour manuel CDL400/CDL510
horizontalhaute performanceà haute productivité

Tour manuel - CDL400/CDL510 - Zhejiang KAIDA Machine Tool CO., LTD. - horizontal / haute performance / à haute productivité
Tour manuel - CDL400/CDL510 - Zhejiang KAIDA Machine Tool CO., LTD. - horizontal / haute performance / à haute productivité
Tour manuel - CDL400/CDL510 - Zhejiang KAIDA Machine Tool CO., LTD. - horizontal / haute performance / à haute productivité - image - 2
Tour manuel - CDL400/CDL510 - Zhejiang KAIDA Machine Tool CO., LTD. - horizontal / haute performance / à haute productivité - image - 3
Tour manuel - CDL400/CDL510 - Zhejiang KAIDA Machine Tool CO., LTD. - horizontal / haute performance / à haute productivité - image - 4
Tour manuel - CDL400/CDL510 - Zhejiang KAIDA Machine Tool CO., LTD. - horizontal / haute performance / à haute productivité - image - 5
Tour manuel - CDL400/CDL510 - Zhejiang KAIDA Machine Tool CO., LTD. - horizontal / haute performance / à haute productivité - image - 6
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
manuel
Orientation de la broche
horizontal
Performance
haute performance, haute rigidité, à haute productivité, de grande capacité, à haut rendement
Diamètre

Min: 335 mm
(13,19 in)

Max: 700 mm
(27,56 in)

Vitesse de rotation

1 800 rpm, 2 000 rpm
(11 309,734 rad.min-1, 12 566,371 rad.min-1)

Longueur de la pièce

1 000 mm, 1 500 mm
(39 in, 59 in)

Longueur hors tout

2 360 mm, 2 780 mm
(93 in, 109 in)

Largeur hors tout

1 000 mm, 1 380 mm
(39 in, 54 in)

Hauteur totale

1 200 mm, 1 340 mm
(47 in, 53 in)

Poids

1 810 kg, 2 200 kg
(3 990 lb, 4 850 lb)

Description

1. Le rail de guidage du lit est finement rectifié après une trempe audio ultra-légère, et a une longue durée de vie. 2. L'alésage de la broche est de 52 mm. Le système de broche est d'une grande rigueur et d'une grande précision. 3. Il n'est pas nécessaire de changer d'engrenage. La machine peut tourner environ 150 types de filets métriques, pouces, modules et D.P Article - Unité - CDL400 - CDL510 Traitement - - - - Largeur du banc - mm - Ф312 Longueur effective de la fente - mm - 200 Broche - - - Nez de broche - - D6 - Alésage de la broche - mm - Ф52 - Cône de l'alésage - - M.T.No.6 - Vitesse de rotation de la broche - - 12 - 16 Coupe du filet - - - Gamme métrique/No. - mm - 0,5~20mm/24 - Gamme en pouces/No. - - 72~1⅝T.P.I/61 - Gamme D.P./No - - 96~3¼D.P/45 - Gamme de modules/No - - 0.25~10M.P/20 - Alimentation - - - - Plage de l'avance longitudinalemm - 0,04~2,46 - Plage de l'avance transversale - 0,03~1,23 - Contre-pointe - - - Dia. ext. - mm - Ф60 - Conicité de l'alésage - - M.T.No.4 - Course max. - mm - 120 - Course max. de l'appui composé - mm - 100 - Course max. du chariot transversal - mm - 240 - 350 Taille maximale de la queue de l'outil (L×H) - mm - 25×25 Puissance du moteur principal (double vitesse) - kW - 4/5.5 - 4/5.5 Dimensions totales (L×L×H) - mm - 2360×1000×1200 - 2780×1380×1340 Poids net - kg - 1810 - 2200

---
