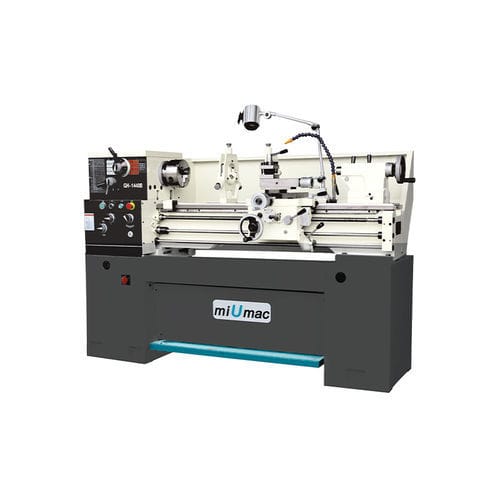

Tour manuel GH-1440B

horizontal

1. Frein à pied permettant un freinage rapide. Bouton d'arrêt d'urgence situé à l'avant de la poupée. 2. Bouton d'embrayage pour faciliter l'engagement des engrenages et l'avancement de la broche. Bac à copeaux ouvert permettant d'évacuer facilement les copeaux. 3. Un interrupteur de sécurité supplémentaire arrête automatiquement la machine pour changer la courroie ou l'engrenage pour le filetage. Article - Unité - GH-1440B Traitement - - Largeur du banc - mm - 206 Broche - - Nez de broche - - D4 Alésage de la broche - mm - Ø38 Cône de l'alésage de la broche - - M.T.No.5 Vitesse de rotation de la broche - - 16 Filet - - Gamme et numéro de filetage en pouces - - 4~56T.P.I/28 Gamme et numéro de filetage métrique - - 0.4~7mm/45 Avance - - Gamme d'avance longitudinale - mm/r - 0,043~0,653 Gamme d'avance transversale - mm/r - 0,021~0,327 Contre-pointe - - Course maximale du fourreau de la contre-pointe - mm - 120 Diamètre du fourreau de la contre-pointe - mm - Ø45 Cône du fourreau de la contre-pointe - - M.T.No.3 Autres - - Puissance du moteur de la pompe d'arrosage - kW - 0,04
