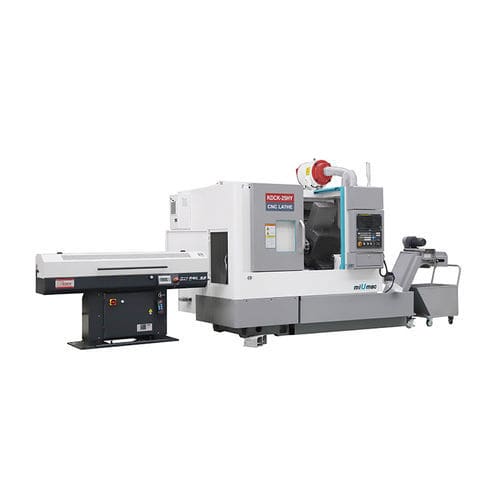

Centre de tournage CNC KDCK-25/25HY

12 outilscompact

1. La machine adopte un système CNC avec une fonction complète et une grande fiabilité. La conception de la machine adopte une méthode d'intégration mécanique, électronique et hydraulique avec une structure compacte. 2. Le lit plat et la structure à glissière inclinée offrent une grande rigidité et une bonne évacuation des copeaux. 3. Les axes X et Z adoptent un guide linéaire de précision sans jeu pour une rigidité et une précision élevées. Article - Unité - KDCK-25HY Traitement - - Diamètre de rotation max. au-dessus du lit - mm - Ø500 Diamètre de coupe max. pour les pièces de disque - mm - Ø260 Diamètre de coupe max. pour les pièces d'essieu - mm - Ø250 Longueur de coupe max. pour pièces d'essieu - mm - 320 Broche - - - - - - - - - Alésage de la broche - mm - Ø62 Nez de broche - mm - Ø170 station droite Vitesse de la broche - tr/min - 3000 Course - - Course max. de l'axe x - mm - 160 Course max. de l'axe Z - mm - 390 Course max. de l'axe Y - mm - ±30 Avance - - Avance rapide pour l'axe X - m/min - 15 Avance rapide pour l'axe Z - m/min - 20 Avance rapide pour l'axe Y - mm - 5 Tourelle - - Postes d'outils - pcs - 12 Dia. ext. Queue de l'outil de coupe - mm - 20×20 Diamètre intérieur max. de la queue de l'outil de coupe - mm - Ø25 Contre-pointe - - - Douille de la contre-pointe Dia. - mm - Ø63 Course de la douille de queue - mm - 115 Conicité de l'alésage de la douille de serrage - - MT.No.4 Autres - - - Puissance du moteur principal - kW - 7.5/11 Structure du lit - - Lit incliné 30 Entrée min. - mm - 0.001 Répétabilité - mm - ≤0.006 Dia. du mandrin - pouce - 8 Dimensions globales (L×LxH) - mm - 2000×1700×1880 Poids net - kg - 3800
