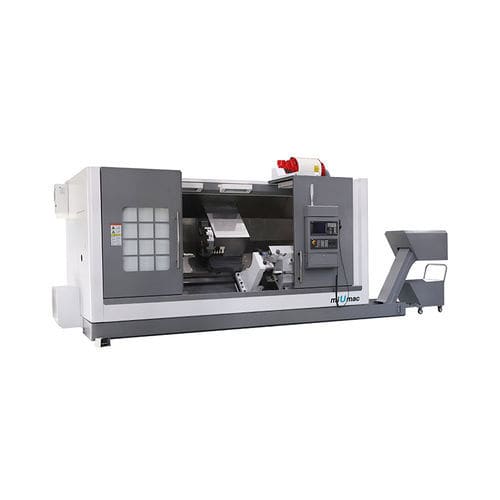

Centre de tournage CNC KDCL-35B

2 axesbanc inclinéA2-11

Les axes X et Z adoptent un guide linéaire de précision sans jeu, ce qui permet d'obtenir une rigidité et une précision élevées. Article - Unité - KDCL-35B Course - - Diamètre de pivotement max. au-dessus du lit - mm - Ø700 Diamètre de coupe max. pour pièces de disque - mm - Ø600 Diamètre de coupe max. pour les pièces d'essieu - mm - Ø470 Longueur de coupe max. (face frontale du mandrin au centre) - mm - 1500 Distance entre le centre de la broche et le sol - mm - 1150 Course maximale pour l'axe X - mm - 325 Course max. pour l'axe Z - mm - 1550 Broche - - Nez de broche - - A₂-11 Alésage de la broche - mm - Ø105 Mode d'entraînement de la broche - - entraînement par courroie Vitesse de rotation max. de la broche - tr/min - 1600 Puissance du moteur de la broche - kW - 22 Diamètre avant de la broche - mm - Ø160 Avance - - Avance rapide de l'axe X/Z - m/min - 16/12 Puissance du servomoteur de l'axe X/Z - kW - 4/7 Tourelle - - Postes d'outils - - 12 Diamètre extérieur de la queue de l'outil de coupe - mm - 32×32 Diamètre intérieur max. de la queue de l'outil de coupe - mm - Ø50 Vitesse de rotation max. de l'outil rotatif - tr/min - / Puissance du moteur de la tourelle - kW - / Douille de l'outil rotatif - - / Contre-pointe - - / Diamètre de la douille de la contre-pointe - mm - Ø120 Course de la douille de la contre-pointe - mm - 200 Cône d'alésage du fourreau de la contre-pointe - - MT NO.6 Autres - - - Structure du lit - - Lit incliné à 45 Puissance totale - kVA - 40 Puissance de la pompe de refroidissement - W - 750 Capacité de la pompe de lubrification - L - 1,8 Dimensions totales （L×W×H） - mm - 6200×1980×2260 Poids net - kg - 9000
