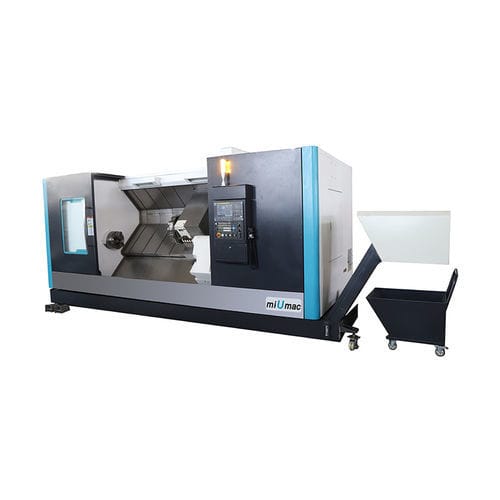

Centre de tournage CNC KDCL-35

banc inclinéA2-1112 outils

Article - Unité - KDCL-35 Course - - Diamètre de pivotement max. au-dessus du lit - mm - Ø750 Diamètre de coupe max. pour les pièces du disque - mm - Ø630 Diamètre de coupe max. pour les pièces d'axe - mm - Ø450 Longueur de coupe max. (de la face frontale du mandrin au centre) - mm - 1000/2000/3000 Distance entre le centre de la broche et le sol - mm - 1150 Course maximale pour l'axe X - mm - -30~325 Course max. pour l'axe Z - mm - 1100/2100/3100 Broche - - Nez de broche - - A₂-11 Alésage de la broche - mm - Ø105 Diamètre du mandrin - mm - Ø105 - mm - Ø380 Diamètre du palier de la broche (avant/arrière) - mm - Ø160/Ø150 Vitesse de rotation max. de la broche - tr/min - 1600 Puissance du moteur de la broche - kW - 26/22 Avance - - Avance rapide de l'axe X/Z - m/min - 16/14 Puissance du servomoteur de l'axe X/Z - kW - 3/3 Portée du rail de guidage du lit (axe Z) - mm - 510 Portée du rail de guidage de la selle (axe X) - mm - 376 Portée du rail de la contre-pointe - mm - 354 Tourelle - - Postes d'outils - - 12 Méthode de sélection des outils - - Choisir à proximité Diamètre extérieur de la queue de l'outil de coupe - mm - 32×32 Diamètre intérieur max. de la queue de l'outil de coupe - mm - Ø50 Puissance du moteur d'entraînement de l'outil rotatif - kW - / Vitesse de rotation max. de l'outil rotatif - tr/min - / Douille de l'outil rotatif - mm - / Contre-pointe - - - Douille de la contre-pointe Dia. - mm - Ø120 Course de la douille de queue - mm - 200 Cône d'alésage de la douille de la contre-pointe - - MT NO.6 Course de la contre-pointe (axe W) - mm - 800/1800/2800 Précision - - Précision de positionnement de l'axe X - mm - ≤0.008 Précision de positionnement de l'axe Z - mm - ≦0.016 Précision de positionnement de l'axe C - Sec Précision de positionnement répété de l'axe X - mm - ≦0.005 Précision de positionnement répété de l'axe Z - mm - ≦0.010 Précision de répétition du positionnement de l'axe C - Sec Autres - - - Structure du lit - - Lit incliné à 45 Puissance totale - kVA - 50 Puissance de la pompe de refroidissement - W - 750 Capacité de la pompe de lubrification - L - 1,8 Dimensions totales （L×W×H） - mm - 5200/62007200×1980×2260 Poids net - kg - 8000/10000/12000
