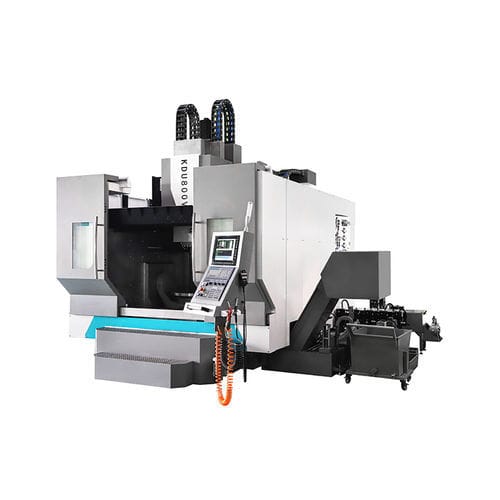

Centre d'usinage CNC 5 axes KDU800VT

verticalHSK A-6332 outils

un système à 5 axes, tel que FANUC, SIMENS, est adopté pour prendre en charge les caractéristiques de vitesse élevée, de haute précision, d'alimentation rapide et stable ; des guides linéaires de précision utilisés pour X/Y/Z garantissent la grande rigidité et la haute précision des machines. Plage de traitement - - angle de rotation de l'arbre A - degrés - -120～+120 angle de rotation de l'arbre C - degrés - 360 Distance entre la pointe de la broche et la table de travail - mm - 150-750 Diamètre d'usinage et hauteur de pièce maximaux - mm - Φ800×500 Table de travail - - HIWIN from Taiwan Taille de la table - mm - Φ800 Diamètre d'oscillation maximal sur la table de travail - mm - Φ1000 Fente en T (nombre x largeur x espacement) - mm - 7×18×100 Pour l'alimentation - - Nombre d'arbres de transmission de l'axe Y - - 2 Avance rapide de l'axe X/Y/Z - - diamètre 50, pas 12 Couple de l'axe X/Y/Z - mm - 55/65/45 Vitesse max. Vitesse de l'axe A - tr/min - 60 Vitesse max. Vitesse de l'axe C - tr/min - 90 Couple moteur axe X/Y/Z - Nm - 48/96/48 Couple nominal axe A/max. - Nm - 4400/7800 Couple nominal de l'axe C/Max. - Nm - 2200/3900 Mode d'entraînement de l'arbre A/C - - Moteur de couple Nombre de moteurs d'entraînement de l'arbre A - - 2 Broche - - Broche motorisée（German KESSLER） Couple max. de la broche - Nm - 150 Magasin d'outils - - Musique taïwanaise Type de magasin d'outils - - type de courant Diamètre max. de l'outil (espace adjacent) - mm - 75/125 Longueur max. de l'outil - mm - 300 Précision - - Précision du positionnement répété X/Y/Z - mm - ≤0.006 Précision du positionnement répété du climatiseur - mm - ≤6 Précision du positionnement du climatiseur - mm - ≤12 Autres - - Système de protection - - protection entièrement fermée avec puits de lumière Encombrement de la machine-outil (C×L) - mm - 7300×7300 Système de contrôle - - système le plus récent
