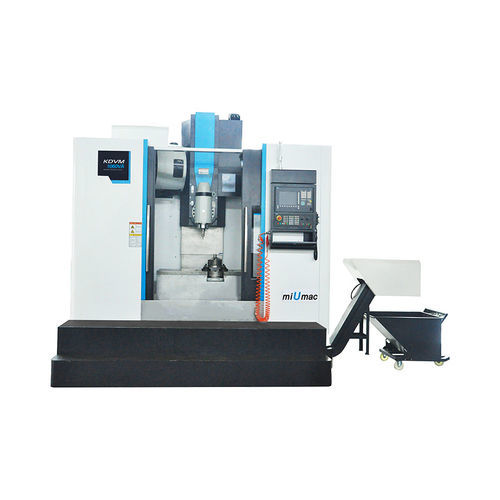

Centre d'usinage CNC 5 axes KDVM1060VA

verticalHSK A-63BBT40

un système à 5 axes, tel que FANUC, SIMENS, est adopté pour prendre en charge les caractéristiques de haute vitesse, de haute précision, d'alimentation rapide et stable ; des guides linéaires de précision sont utilisés pour X/Y/Z afin d'assurer une grande rigidité et une grande précision des machines. Article - Unité - KDVM1060VA Plage de traitement - - Course des axes X/Y/Z - mm - 1000/600/600 Angle de rotation de l'axe A - degrés - 360 Angle de rotation de l'axe B - degrés - ±110 Angle de rotation de l'axe C - Degrés - - Distance entre l'axe de la broche et la surface de la colonne - mm - 640 Distance entre l'axe de la broche et la table de travail - mm - 395～995 Distance entre le nez de la broche et la table de travail - mm - 150-750 Distance entre l'axe A et la surface de la table de travail - mm - 160 Table de travail - - Diamètre de la table tournante - mm - Φ250（A axis） Rainure en T (largeur x nombre x espacement) - mm - 18×5×100 Charge maximale de la table rotative - kg - 250（avec contre-pointe） Dimensions de la table rectangulaire - mm - 1700×600 Charge maximale de la table rectangulaire - kg - 800 Système d'alimentation - - Axe X/Y/Z avance rapide - m/min - 30/30/30 Couple de l'axe X/Y/Z - Nm - 27/27/27 Axe A Vitesse maximale - tr/min - 50 Axe B Vitesse maximale - tr/min - 16 Axe C Vitesse max Force de coupe admissible de l'axe A - Kgf-m - 112 Force de coupe admissible de l'axe B - Kgf-m - 100 Force de coupe admissible de l'axe C - Kgf-m - - Système de broche - - Mode d'entraînement de la broche - - Type intégré Vitesse max. de la broche - tr/min - 15000 Puissance nominale de la broche - kW - 21 Couple nominal de la broche - Nm - 76 Caractéristiques de la queue de l'outil - - HSK-A63/BBT40 Système de changement d'outil (à disque) - - Capacité du magasin d'outils - pcs - 24 Temps de changement d'outil (T-T) - Sec. - 2 Précision - - Précision de positionnement de la répétition de l'axe X/Y/Z - mm - ≤0.006 Précision de positionnement des axes X/Y/Z - mm - ≤0.01 Précision de la répétition du positionnement des axes A/C, B - mm - ≤6 Précision de positionnement des axes A/C, B - mm - ≤12 A/C, B Unité d'indexation minimale - degrés - 0,001 Autres - - - Poids de la machine - kg - 6500
