Vanne à guillotine HZ644HC series
pneumatiquedoublede petite taille

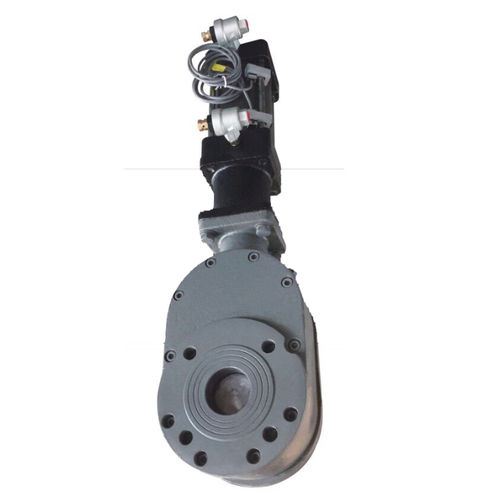

Vanne à guillotine - HZ644HC series  - Zhejiang Gute Pneumatic Machinery Co., Ltd - pneumatique / double / de petite taille
Vanne à guillotine - HZ644HC series  - Zhejiang Gute Pneumatic Machinery Co., Ltd - pneumatique / double / de petite taille
Vanne à guillotine - HZ644HC series  - Zhejiang Gute Pneumatic Machinery Co., Ltd - pneumatique / double / de petite taille - image - 2
Vanne à guillotine - HZ644HC series  - Zhejiang Gute Pneumatic Machinery Co., Ltd - pneumatique / double / de petite taille - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à guillotine
Actionnement
pneumatique
Corps
double, de petite taille, en métal, en carbure
Applications
pour l'industrie chimique
Autres fonctions
de service
Autres caractéristiques
haute performance, haute performance, à vérin pneumatique
DN

Max: 300 mm
(11,811 in)

Min: 40 mm
(1,575 in)

Pression

1 MPa

Température

150 °C, 450 °C
(302 °F, 842 °F)

Description

D'un côté, la plaque de vanne adopte une conception originale à trous, une faible charge de démarrage et aucun phénomène de bouchon dans la chambre de vanne. De l'autre côté, la plaque de vanne est scellée avec du carbure sur un côté, ce qui a une forte résistance à l'usure, une bonne performance d'étanchéité et une longue durée de vie. Principe de fonctionnement Lorsque la source d'air entre par l'orifice d'admission supérieur, la tige du cylindre entraîne la plaque de soupape vers le bas et la soupape se ferme. Lorsque la source d'air entre par l'orifice d'admission inférieur, la tige du cylindre entraîne la plaque de la vanne vers le haut et la vanne s'ouvre. Un ressort est placé entre la plaque de soupape et la bague d'étanchéité, et la force du ressort fait toujours pression sur la plaque de soupape vers la bague d'étanchéité, et permet à la plaque de soupape de se déplacer verticalement de haut en bas. Cela permet de compenser la dilatation et la contraction thermiques des pièces de la vanne, de surmonter l'influence de toute modification de la contre-pression sur l'étanchéité et d'empêcher le fluide particulaire de pénétrer dans les deux surfaces d'étanchéité. Pendant le processus d'ouverture et de fermeture, la plaque de la vanne peut tourner automatiquement, ce qui provoque un frottement entre les surfaces d'étanchéité. En raison de l'excentricité du corps de la vanne par rapport au passage, des courants de Foucault se produiront lors de l'évacuation des matériaux. Ces courants de Foucault nettoient d'eux-mêmes la chambre de la vanne. Toutes ces caractéristiques font que les vannes ont une durée de vie extraordinaire et offrent une garantie fiable pour le fonctionnement sûr de votre système. Description de la méthode de compilation des modèles Code du type de vanne HZ : "HZ" représente une vanne à guillotine coulissante à mouvement alternatif code de forme d'entraînement 6 : "6" signifie pneumatique 4 Code de forme de connexion : "4" signifie raccordement par bride 4 Code de forme d'entraînement : "4" représente l'écluse double parallèle

---
