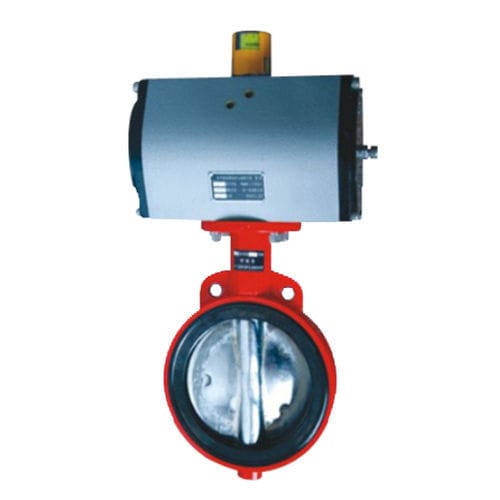

Vanne papillon D671X

pneumatiquede contrôlede petite taille

1. La paire de joints d'étanchéité de la vanne est fabriquée à partir d'un matériau de formule spéciale, qui possède des propriétés de résistance à la température, à la corrosion et à l'usure. 2. Petit et portable, structure simple, facile à démonter et à assembler, adapté à une variété de milieux, la température ne dépasse pas 150 C. 3. Bonne performance d'étanchéité. 4. Petit couple de manœuvre et ouverture rapide. 5. Affichage clair de la position de l'interrupteur. 6. La position et l'angle d'installation ne sont pas limités. Points clés de l'utilisation et de l'installation 2.les vannes papillon 3" et 4" fonctionnent avec une tête 80x90, et la sortie carrée de l'arbre de sortie est de 12x12mm. les vannes papillon 5" et 6" adoptent une tête 125x90, et la sortie carrée de l'arbre de sortie est de 16x16mm. les vannes papillon 8" et 10" adoptent une tête de 160x90 degrés, et la sortie carrée de l'arbre de sortie est de 22x22mm. 3. La tête pneumatique est équipée d'une prise d'air A et d'une prise d'air B. Lorsque l'admission A (G1/4") est prise, la vanne papillon s'ouvre ; l'admission B (G1/4") ; et la vanne papillon d'admission se ferme. Le tuyau d'admission est de 10x1mm. 4. La position indiquée par l'affichage de la position de la vanne papillon doit correspondre à la position réelle (ouverte ou fermée) de la vanne papillon. 5. L'espace réservé à l'installation des vannes papillon est identique à l'épaisseur des vannes papillon. Les données relatives à l'épaisseur des vannes papillon sont indiquées dans la figure ci-jointe. 6. Aucun joint souple supplémentaire ne doit être ajouté entre la surface de jonction de la vanne et la bride pour éliminer les impuretés au niveau de l'orifice de la conduite afin de ne pas obstruer le commutateur entre les vannes
