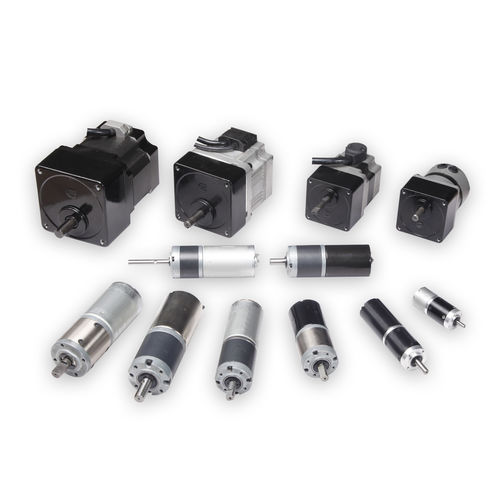

Motoréducteur BLDC JX_ZWN; JX_ZWNP; JB_ZWNplanétaireà denture droitecoaxial
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Moteur
- BLDC
- Type
- planétaire, à denture droite
- Orientation des axes
- coaxial, à arbres parallèles
- Type d'arbre
- à arbre plein
- Puissance
- 100 W...500 W, 10 W...50 W, 50 W...100 W, 0 W...10 W, 500 W...1000 W
- Voltage
- 110 V, 6 V, 3 V, 9 V, 24 V, 12 V, 48 V, 36 V
- Couple
- 1 - 5 Nm, 5 - 10 Nm, 10 - 20 Nm, 20 - 50 Nm, 0,5 - 1 Nm, 50 - 100 Nm, 0,1 - 0,2 Nm, 0 - 0.1 Nm, 100 - 200 Nm
- Montage
- à pattes, à montage sur bride, pendulaire
- Performance
- fort couple, haute puissance, à haut rendement, haute performance, silencieux, de précision, fortes charges, à faible niveau de bruit
- Applications produits
- pour équipement médical, industriel, pour automatisme, pour applications industrielles, pour applications lourdes, pour l'industrie chimique, pour applications pharmaceutiques, pour mélangeur, pour véhicules, pour l'industrie agroalimentaire, pour pompe, pour applications de levage, pour convoyeur, pour machines, pour suiveur solaire, de chenille, pour l'industrie de l'emballage, pour machine de nettoyage, pour applications hygiéniques
- Certifications
- CE, ISO 9001, ISO 14001
- Autres caractéristiques
- compact, IP65, sur mesure, IP54, avec encodeur, sans entretien, micro, de précision, IP55, IP68
- Température de fonctionnement
Min: -40 °C
(-40 °F)Max: 120 °C
(248 °F)
Description
Série de moteurs à engrenages planétaires sans balais et avec balais DYD DC
Moteurs à engrenages BLDC ; moteurs à engrenages BL DC ; moteurs à balais DC ; moteurs à engrenages DC ; moteur DC à engrenages planétaires/ moteur DC à engrenages/ moteur DC à engrenages sans balais/ moteur BLDC à engrenages/ moteur DC à engrenages BL
Diamètre extérieur du réducteur planétaire : 16 ~ 120mm
Type de moteur correspondant
1) Moteur à engrenage planétaire DC avec ou sans balais
Types de châssis de moteur CC à balais (OD) : 16ZY, 22ZY, 24ZY, 28ZY, 31ZY,35ZY, 36ZY, 38ZY, 40ZY, 42ZY, 45ZY, 50ZY, 52ZY, 55ZY, 60ZY, 63ZY, 71ZY, 76ZY, 80ZY, 84ZY, 90ZY, 96ZY, 104ZY, 110ZYT, 118ZY, 130ZYT, 160ZYT, 170ZYT
Types de châssis de moteur CC sans balais (OD) : 22ZWN, 28ZWN,28ZWNP, 33ZWN, 36ZWNP, 36ZWN, 42ZWNP, 42ZWN, 42BL, 57ZWN,86ZWN
Performances générales du moteur à engrenages
Tension : 12VDC ~ 400VDC
Vitesse nominale du moteur : 600 ~ 17000rpm
Vitesse nominale du moteur à engrenages : 1 ~ 999rpm
Puissance de sortie du moteur : 1W ~ 4500W
Couple nominal du moteur à engrenages : jusqu'à 1000N.m
Gamme de rapports de vitesse : 1:3 ~ 1:3000
Composants en option : Encodeur magnétique/optique, frein de mise sous tension/hors tension, connecteur, pilote externe/intégré disponible
Classe IP personnalisée : IP00, IP40, IP44, IP54, IP55, IP65, IP67 ou IP68
Spécifications techniques et dimensions personnalisées disponibles
2) Moteur pas à pas à engrenage planétaire hybride
Types de châssis de moteur pas à pas (OD) : 20STH, 28STH, 35STH, 42STH, 57STH, 60STH, 86STH
Performances générales
Tension : 2.7VDC ~ 12VDC
Angle d'attaque : 0.9°, 1.8°
Couple de la boîte de vitesse : 0.6N.m ~ 500N.m
Ratio : 1:3.71~1:515
Température ambiante : -20℃ ~+50℃
Disponible sur mesure Classe IP : IP00, IP40, IP44, IP54, IP55, IP65, IP67 ou IP68
Composants en option : Codeur magnétique/optique ; frein de mise sous tension/hors tension ; connecteur
Arbre et couvercle de bride personnalisés disponibles
---
