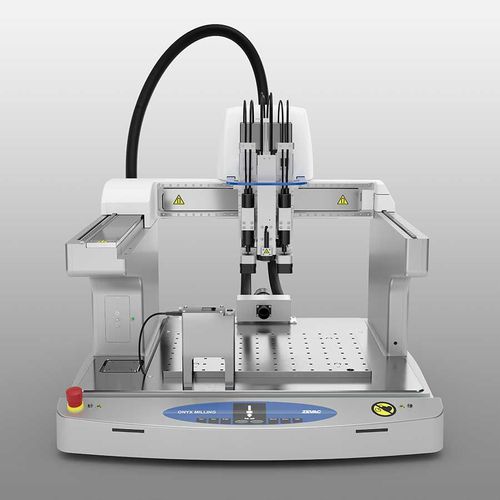

Fraiseuse 3 axes ONYX

verticaleservo-motoriséeindustrielle

Une fois soudés, les composants CMS ne peuvent normalement être retirés de la carte de circuit imprimé ou du substrat qu'en utilisant des procédés de dessoudage appliquant une chaleur massive au dispositif. Avec la nouvelle machine de fraisage ONYX, les composants SMD peuvent être fraisés du substrat avec une grande précision. Il en résulte une surface propre, parfaite pour le placement et la soudure de nouveaux composants. Caractéristiques principales - Broche de précision à haute fréquence jusqu'à 80`000 min-1 - Processus complet sans changement d'outil - Différents outils avec, par exemple, un revêtement diamanté - Calibrage automatique de l'outil dans les directions X / Y et Z - Moteurs linéaires X et Y - Précision du processus, précision en μm - Dispositif d'échappement intégré à la tête de traitement - Traitement des données d'image vers le bas - Support de carte de circuit imprimé - Logiciel d'application de fraisage ONYX Élimination précise des composants La poussière et les particules issues du processus de fraisage sont entièrement aspirées dans la chambre de traitement fermée. La soudure restante entre le circuit imprimé et le composant peut être enlevée mécaniquement et délicatement jusqu'à une hauteur exactement définissable. Les éventuels matériaux de remplissage peuvent également être éliminés au cours du même processus. Grâce au fraisage parallèle de la soudure existante, les cartes de circuits imprimés, les cartes maîtresses ou les substrats peuvent être préparés pour le placement de nouveaux composants. Le substrat n'est pas endommagé par le processus de fraisage et fournit d'excellentes conditions de surface pour le processus de soudure des nouveaux composants et les composants voisins ne sont pas influencés. Les nouveaux composants peuvent être placés et soudés immédiatement avec d'autres produits de Zevac, par exemple avec l'ONYX 29.
