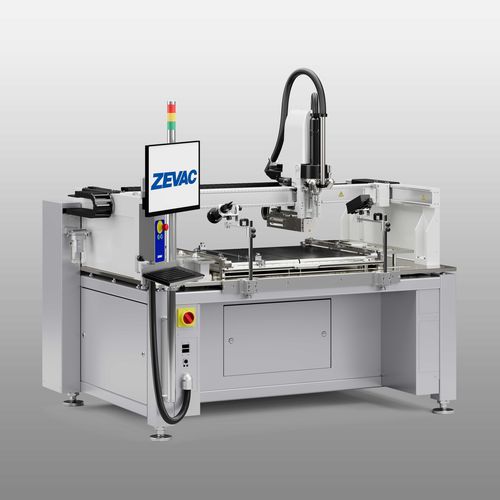

Station de réparation pour PCB ONYX 49

à air chaudautomatiquepour SMD

L'ONXY 49 permet de traiter des circuits imprimés très grands et très lourds avec une grande facilité d'utilisation. La construction robuste et les axes motorisés entièrement automatiques garantissent une précision et une répétabilité maximales. - Taille des circuits imprimés jusqu'à 800 mm x 630 mm. - Epaisseur du circuit imprimé jusqu'à 10 mm. - Traitement de composants de 01005 jusqu'à 110 mm x 110 mm. Caractéristiques principales - Tête de chauffe multifonction à gaz chaud de 2000 W : - Soudure de composants. - Retrait des composants. - Élimination automatique et sans contact des résidus de soudure. - Tous les axes sont motorisés avec un contrôle de mouvement en boucle fermée. - Mouvement manuel via des manivelles intégrées pour un positionnement rapide et précis de la tête à gaz chaud. - Contrôle automatique et total du processus. - Huit ports de thermocouple pour le contrôle de la température du processus. - Manipulation de grandes planches jusqu'à 800 mm x 630 mm. - Porte-plaque flexible pour une manipulation aisée des plaques de forme irrégulière sans fixations supplémentaires. - Préchauffeurs inférieurs réglables d'une puissance allant jusqu'à 12 000 W, y compris le refroidissement intégré de la carte. - 3 systèmes de refroidissement contrôlés différents pour observer le profil de température avec la plus grande précision. - Contrôle automatique de la force en boucle fermée de l'axe Z pour les processus automatisés de prise et de mise en place, de fluxage et d'enlèvement afin de protéger les pièces sensibles. - Contrôle de haute précision du débit de gaz en boucle fermée, de 8 à 80 l/min. - Système MFOV pour l'inspection à haute résolution de composants jusqu'à 70 mm x 70 mm (110 mm x 110 mm en option) avec des images à haute résolution. - Nettoyage automatique sans contact du site pour éliminer les résidus de soudure grâce à un système motorisé X / Y / Z.
