Adaptateur électrique de test BOB-CEE3

CEEde sécuritémonophasé / triphasé

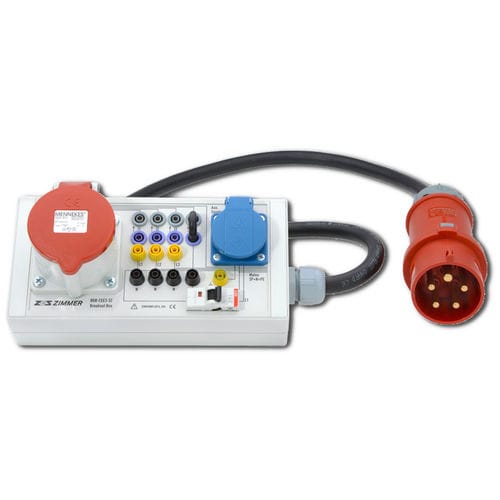

Application Le boîtier de dérivation BOB-CEE3 est utilisé pour la mesure simple et élégante de charges triphasées, qui sont alimentées par une prise CEE. Ce boîtier permet l'accès métrologique à chaque tête d'un accouplement CEE. Les courants de phase et les tensions peuvent être captés et un dispositif de mesure pour déterminer les valeurs effectives, la puissance, l'énergie et d'autres grandeurs électriques est fourni. Sur l'objet de mesure lui-même besoin, sauf pour l'interposition de la boîte sans aucune altération ou réparation sont tentés. Design Le boîtier de dérivation BOB CEE3 dispose d'une conduite d'alimentation de 2 m de long avec fiche CEE à 5 pôles, ainsi que d'une prise CEE à 5 pôles intégrée dans le boîtier dans laquelle le connecteur de prise CEE du consommateur est branché. Pour la mesure des courants dans les conducteurs L1, L2 et L3 et dans le conducteur neutre N, ces conducteurs sont interrompus et terminés par des connecteurs standard de 4 mm. Ces vérins sont disposés de telle sorte que le flux de courant puisse être rétabli avec des ponts de court-circuit standard de 19 mm, au cas où il ne se produirait pas via le trajet du courant d'un instrument de mesure. Quatre paires de prises pour la mesure des tensions L1-N, L2-N, L3-N et N-PE sont disponibles. Le câblage du boîtier de dérivation est conçu pour une mesure correcte du courant du point de vue de l'utilisateur. Le boîtier de connexion dispose également d'une prise de sécurité de 16 A pour l'alimentation du wattmètre, d'un ordinateur portable ou similaire. La consommation d'énergie auxiliaire via la prise secteur pour les autres équipements n'est pas mesurée. Toutefois, il convient de noter que dans les états de fonctionnement régénératif, la consommation de l'alimentation auxiliaire est une perte d'énergie supplémentaire.
