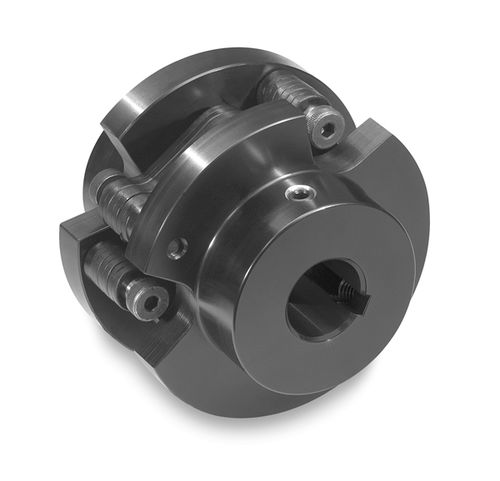

Accouplement flexible Control-Flex®

pour transmissionpour arbre de transmissionavec encodeur

Les accouplements flexibles de type boulonné transfèrent la rotation entre deux arbres de manière précise. Ils réduisent également l'usure des roulements qui peut entraîner une maintenance coûteuse et une réduction de la durée de vie de votre codeur. Un accouplement boulonné permet des désalignements d'arbre plus importants que les accouplements à serrage et peut gérer des arbres plus grands et des couples plus élevés. L'utilisation des accouplements Control-Flex permet de prolonger la durée de vie de votre codeur et de garantir sa précision. Caractéristiques de l'accouplement flexible de type boulonné La construction d'un accouplement Control-Flex se compose de deux moyeux (qui se fixent aux arbres) et d'un élément flexible central. Cet élément flexible est fixé aux moyeux par des boulons à épaulement. Les moyeux boulonnés comportent une rainure de clavette et une vis de réglage pour la fixation de l'arbre. Les disques flexibles sont boulonnés pour pouvoir être déposés, ce qui facilite l'installation et la maintenance. Grâce à cette conception unique, les forces de réaction dues à la transmission du couple et aux désalignements inévitables des arbres sont considérablement réduites par rapport aux accouplements flexibles courants. Les accouplements Control-Flex® de type boulonné Zero-Max ont été conçus pour les applications de type codeur et instrumentation. Nous proposons des accouplements en quatre tailles qui permettent des désalignements d'arbres parallèles maximums de 0,055" à 0,139", des couples de pointe maximums de 361 à 5 638 in-lbs et des vitesses maximums de 2 500 à 6 300 RPM. Avantages de l'accouplement Control-Flex® à boulon Installation facile Gain de place Élément flexible à isolation électrique Large gamme d'alésages, des diamètres d'arbre petits ou grands sont disponibles dans n'importe quelle taille Grande capacité de désalignement Charges de réaction ultra-faibles Conception sans jeu Sans entretien
