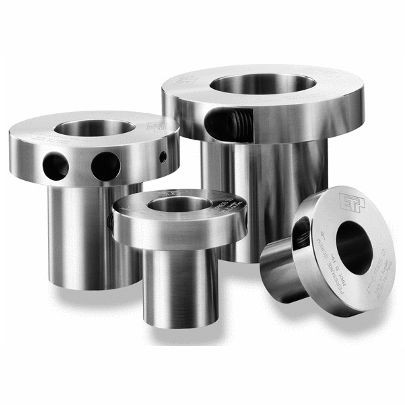

Manchon de positionnement ETP-EXPRESS®

à brideà visen acier trempé

Douilles d'arbre sans clavette ETP-EXPRESS Les dispositifs de verrouillage sans clé assurent des connexions arbre-moyeu sûres et sont idéaux pour les applications nécessitant des ajustements fréquents. Les bagues d'arbre sans clé ETP-EXPRESS ne possèdent qu'une seule vis d'actionnement pour la mise sous pression et permettent un repositionnement très rapide et précis du moyeu. Comme la vis d'actionnement est serrée dans le sens radial, aucun espace n'est utilisé le long de l'arbre pour le montage des outils. D'autres composants peuvent être montés sur l'arbre jusqu'à la bride. Les dispositifs de verrouillage sans clé ETP-EXPRESS sont constitués d'un manchon en acier trempé à double paroi et d'une bride remplie d'un fluide sous pression. L'élément de la bride comporte une vis et un piston avec des joints pour maintenir la pression pendant le montage. L'ETP-EXPRESS est disponible pour une utilisation avec de nombreuses tailles d'arbres métriques et anglaises. Fonctionnement et caractéristiques des douilles d'arbre sans clavette ETP-EXPRESS Lorsque la vis de pression est serrée, le manchon à double paroi se dilate uniformément contre l'arbre et le moyeu et crée un joint rigide. La désinstallation se fait en desserrant la vis, ce qui ramène l'ETP-EXPRESS à ses dimensions d'origine. Elle peut alors être facilement démontée ou réajustée. Montage/démontage rapide et fréquent avec une seule vis Le positionnement radial des vis permet de gagner de la place le long de l'arbre Positionnement précis. Aucun mouvement axial lors du montage Une pression de surface uniforme contre l'arbre et le moyeu empêche d'endommager les surfaces et permet l'utilisation de moyeux de petit diamètre Températures comprises entre -22° F et +185° F
