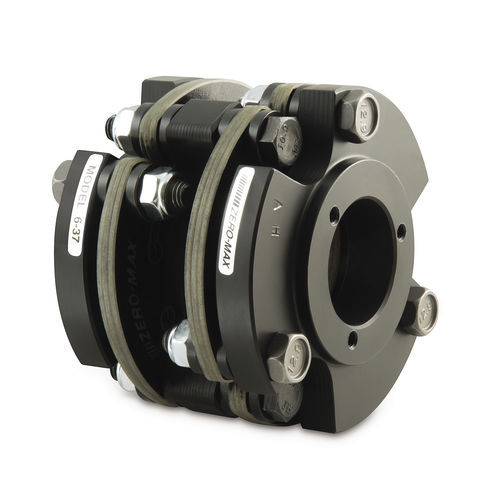

Accouplement d'arbre double Double Flex 6P-QDflexiblepour brochepour machine d'impression
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- flexible
- Applications
- pour moteur, pour arbre de transmission, pour transmission, pour transmission de puissance mécanique, pour broche, pour convoyeur, pour servomoteur, industriel, pour machines, pour mélangeur, pour transducteur de couple, pour machine d'impression, pour l'industrie de l'emballage, pour machine-outil, pour soufflante, pour réducteur, pour l'industrie textile, pour pompe, pour générateur
- Construction
- compact, à soufflet métallique, moyeu-arbre, double, en acier, bague conique, taper lock
- Performance
- sans jeu, sans entretien, fort couple, haute performance, pour grande vitesse, à bruit et vibration réduits, fortes charges, pour usage intensif
- Autres caractéristiques
- avec mesure de couple, pour problème de désalignement, antivibration, compensateur, hautement flexible en torsion, à serrage sans clé
- Fixation
- à bride, manchon d'accouplement d'arbres
- Couple
Max: 1 763 Nm
(1 300,3221 ft.lb)Min: 181 Nm
(133,4987 ft.lb)- Vitesse de rotation
Max: 7 400 rpm
(46 495,57 rad.min-1)Min: 3 300 rpm
(20 734,51 rad.min-1)
Description
La version Double Flex 6P-QD à double cardan de l'accouplement à disque composite sans jeu permet de compenser des désalignements d'arbre très importants dans les directions axiale et parallèle. La connexion par douille de serrage 6P-QD garantit le respect des exigences en matière d'espace d'installation limité tout en maintenant une transmission de couple élevée.
Conception compacte à double cardan en version acier
Remplacement simple et rapide des bagues
Compensation des désalignements d'arbres importants (en particulier les désalignements parallèles et axiaux)
Très faibles forces de réaction
Rigidité torsionnelle élevée
Plage de couple nominal de 181 à 1 763 Nm
---
