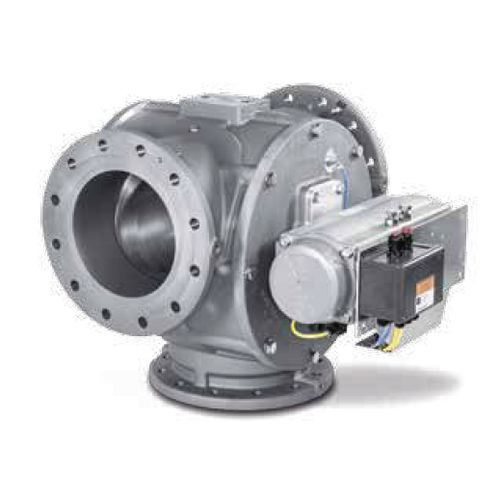

Vanne à boisseau sphérique TST series

à commande pneumatiqued'aiguillagede remplissage

Applications La vanne de dérivation TST est utilisée pour le remplissage de plusieurs silos et silos à partir d'une ligne de transport pneumatique commune. Il est monté directement sur la buse de remplissage correspondante sans coude intermédiaire. normalement, il n'est pas nécessaire de renforcer le toit du silo. Caractéristiques de conception Transition en douceur et sans jeu grâce à la conception brevetée de l'entrée, de la sortie et de la conduite à bouchon rotatif La conception à section circulaire constante évite les chocs de pression lors du transport pneumatique en phase dense Etanche à la pression de -1,0 à +6,0 bar (g) vers l'extérieur et la jambe active Plage de température de -20 à +120°C, option avec système de chauffage de -52 à +180°C Exécution selon ATEX 2014/34/EU Montage direct sur la buse de remplissage du silo sans structure de support Remplacement aisé de l'ensemble de l'actionneur de gauche à droite de la vanne de dérivation Indicateur de sens de rotation du connecteur facilement visible Contrôle direct de l'orientation du connecteur rotatif par détecteurs de proximité Angle de déviation 90 Raccordement électrique standard classe de protection IP 65 Options : - Variantes de jeux de joints disponibles. Etanchéité statique ou gonflable. Position d'étanchéité dans le boîtier ou le connecteur rotatif - Exécutions spéciales sur demande
