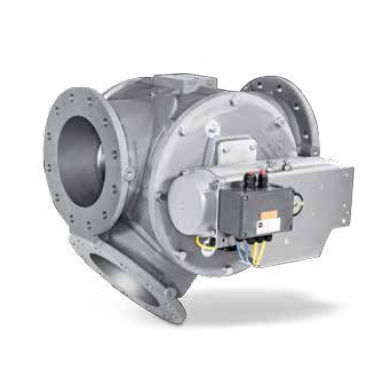

Vanne à boisseau sphérique VST series

à commande pneumatiqued'aiguillage

VST V-vanne de dérivation technologie solide La vanne de déviation VST à un canal avec un angle de déviation de 45° est utilisée principalement pour dévier le flux de produit en vrac dans les systèmes de transport pneumatique en phase dense et en phase diluée. La forme géométrique brevetée du rotor interne permet d'utiliser la vanne de déviation dans n'importe quelle direction de transport. Disponible en neuf tailles (100-350) Transition sans impact et sans espace mort grâce à la forme géométrique brevetée du support d'entrée et de sortie et du canal de transport dans le rotor interne Peut donc être utilisée comme vanne de distribution et de dérivation de collecteur sans nécessiter de modifications structurelles. La section circulaire continue empêche les forces d'impact lors du transport pneumatique en phase dense Le concept d'étanchéité complet permet une étanchéité statique et gonflable dans le boîtier ou le rotor interne, ainsi qu'une adaptation de l'étanchéité statique à l'étanchéité gonflable Possibilité de changer ultérieurement l'ensemble de l'actionneur du côté gauche de l'entraînement et vice versa Indicateur de position optique bien visible Surveillance directe de la position du rotor interne au moyen de capteurs de proximité Conception robuste grâce au boîtier moulé pour une sécurité de traitement et de fonctionnement élevée Possibilité d'utilisation à l'extérieur sans mesures supplémentaires de protection contre les intempéries Faible coût d'entretien Boîtier et rotor interne en aluminium moulé de haute qualité en standard, avec revêtement dur Rotor interne avec inserts en acier inoxydable de haute qualité, boîtier supplémentaire en option (collier à bride) avec insert en acier inoxydable Joints statiques montés dans le rotor interne en standard Angle de déflexion de 45
