Vanne à clapet Z1A

électriquede contrôle de débitpour vapeur

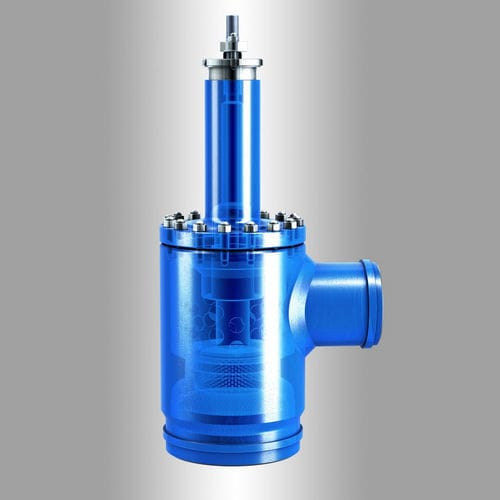

La vanne d'angle présentée fonctionne dans la centrale électrique de Pątnów sur l'installation de vapeur d'eau à une température de 310ºC. Afin de maintenir les paramètres de fonctionnement et de respecter les normes de volume autorisé, deux plaques de silencieux à la sortie de la vanne et un bouchon perforé ont été utilisés dans la vanne. Le corps de construction angulaire comporte des raccords à souder de diamètre nominal à l'entrée (DN150) et à la sortie (DN250). L'étranglement allongé permet de soustraire les composants sensibles de l'actionneur électrique et le joint en graphite de la tige de la vanne aux conditions défavorables de la vanne (haute température). La vanne a une classe de fuite V élevée selon PN-EN 60534-4 et le coefficient de débit est de 320 Kvs avec des caractéristiques de débit linéaires.
